ML-C型脹緊套

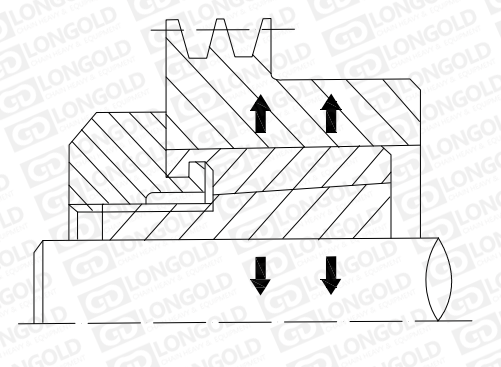

通過旋轉螺?使外錐度環軸向移動，內外環錐?在徑向?向?成兩個壓緊?，軸和輪轂間在兩個徑向壓?作?下?成摩擦?，使軸、輪轂和脹緊套緊密結合在?起。

應用領域

汽車生產

機械工程

產品手冊索取

產品特點

工藝特點
適用范圍

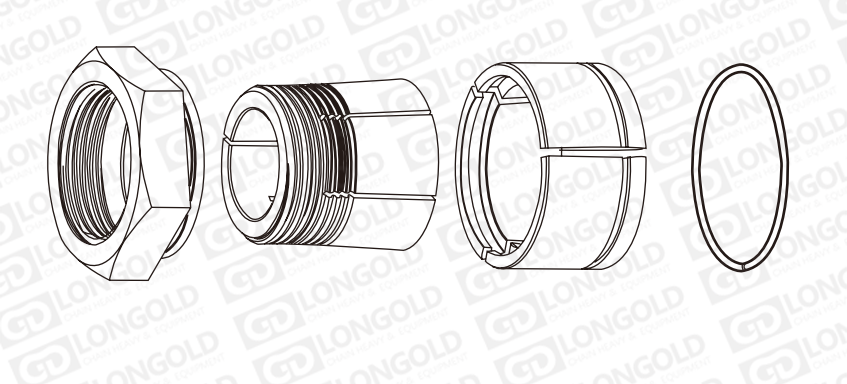

結構形式

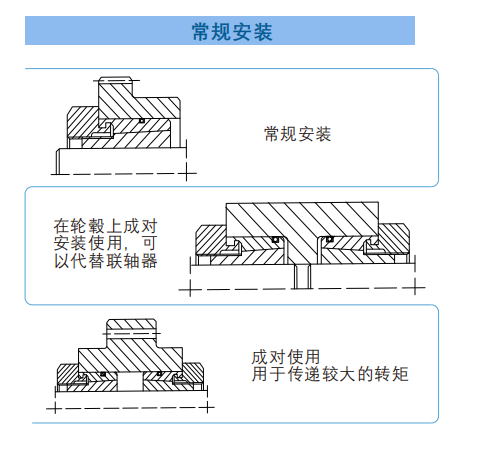

組裝例
選型要素

根據需要，最?型號可到10mm。

沒有復雜的配合，占?空間?。

兩錐?間的?鎖功能和摩擦?強，?須擔?振動使得脹緊套松動。

?動定?，不需要額外附加設備來確保軸和輪轂的同軸度，擰緊螺?即可安裝完成；反向旋轉螺?使螺?松開，內外環即可分離，拆卸也很容易。

Φ5-Φ75(mm)

額定傳動扭矩：0.012-25kN·m

適?軸公差：h8

適?輪轂公差：H8

執行標準：JB/T 7934

對應國際型號：Z21

安全載荷、輪轂、設計保證系數、使?環境、軸的軸向載荷、傳遞轉矩、所需軸直徑。

技術參數

點擊圖片放大

■產品本體結構詳見如上圖

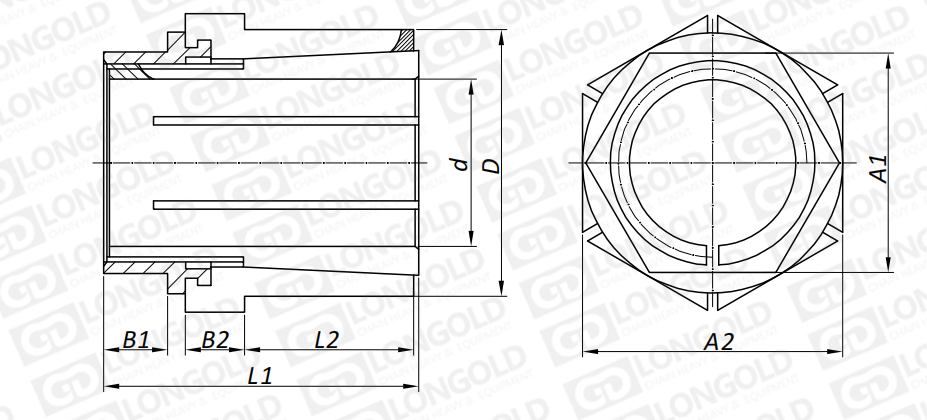

上圖為ML-C型脹緊套的結構圖。

可根據客戶的需求，定制指定參數的產品，詳細請咨詢隆德技術人員。

■尺寸表

脹緊套型號	基本尺寸						額定負荷		對轂壓力	對軸壓力	螺釘擰緊力矩	參考重量
脹緊套型號	L1	L2	A1	A2	B1	B2	轉矩	軸向力	對轂壓力	對軸壓力	螺釘擰緊力矩
Φd×ΦD	L1	L2	A1	A2	B1	B2	Mt	Ft	Ph	Ps	Ma
mm	mm	mm	mm	mm	mm	mm	kN	kN·m	Mpa	Mpa	N·m	kg
PL15x38ML-C	38.0	19.0	32	38.1	8.0	8.0	0.18	13.38	76	314	196	0.23
PL16x38ML-C	38.0	19.0	32	38.1	8.0	8.0	0.19	14.70	76	297	196	0.22
PL17x38ML-C	38.0	19.0	32	38.1	8.0	8.0	0.20	16.66	76	295	196	0.21
PL18x38ML-C	38.0	19.0	32	38.1	8.0	8.0	0.21	17.98	76	270	196	0.20
PL19x38ML-C	38.0	19.0	32	38.1	8.0	8.0	0.22	19.60	76	245	196	0.19
PL20x45ML-C	47.5	21.5	38	44.5	11.0	9.5	0.25	20.97	65	285	240	0.31
PL22-45ML-C	47.5	21.5	38	44.5	11.0	9.5	0.27	23.97	65	255	240	0.30
PL24x45ML-C	47.5	21.5	38	44.5	11.0	9.5	0.30	26.97	65	235	240	0.29
PL25x45ML-C	47.5	21.5	38	44.5	11.0	9.5	0.31	28.13	65	295	240	0.28
PL28x51ML-C	57.0	25.5	46	50.8	13.0	14.5	0.34	31.96	54	270	275	0.45
PL30x51ML-C	57.0	25.5	46	50.8	13.0	14.5	0.36	34.69	54	250	275	0.43
PL32x51ML-C	57.0	25.5	46	50.8	13.0	14.5	0.38	37.43	54	235	275	0.41
PL34x60.5ML-C	70.0	38.0	50	60.3	14.0	13.0	0.42	40.18	45	295	330	0.77
PL35x60.5ML-C	70.0	38.0	50	60.3	14.0	13.0	0.43	41.55	45	290	330	0.75
PL36x60.5ML-C	70.0	38.0	50	60.3	14.0	13.0	0.44	42.92	45	270	330	0.74
PL38x60.5ML-C	70.0	38.0	50	60.3	14.0	13.0	0.47	45.67	45	260	330	0.72
PL40x67ML-C	79.5	43.0	60	66.7	14.5	17.5	0.57	48.71	38	270	420	1.05
PL42x67ML-C	79.5	43.0	60	66.7	14.5	17.5	0.59	52.23	38	245	420	1.02
PL45x73ML-C	90.5	51.0	65	73.0	16.0	19.0	0.80	56.35	29	260	585	1.36
PL48x73ML-C	90.5	51.0	65	73.0	16.0	19.0	0.85	61.64	29	250	585	1.33
PL50x73ML-C	90.5	51.0	65	73.0	16.0	19.0	0.88	64.38	29	280	585	1.31
PL55x80ML-C	95.3	54.0	70	79.4	16.0	21.0	1.04	66.44	24	260	680	2.13
PL60x86ML-C	98.4	57.2	75	85.7	17.5	19.0	1.06	67.32	20	250	680	2.27
PL65x92ML-C	103.2	60.3	82	92.1	17.5	21.0	1.33	68.11	17	260	880	2.68
PL70x92ML-C	103.2	60.3	82	92.1	17.5	21.0	1.45	69.00	17	250	880	2.58
PL75x100ML-C	108.0	64.3	90	98.4	19.0	21.0	1.61	70.10	16	260	980	2.72

型號表示例

PL	30	×	50	ML-C
（1）	（2）		（3）	（4）

（1）動力鎖（脹緊套）

（2）軸徑

（3）外徑

（4）ML-C型脹緊套

安裝與拆卸

安裝脹緊聯結套

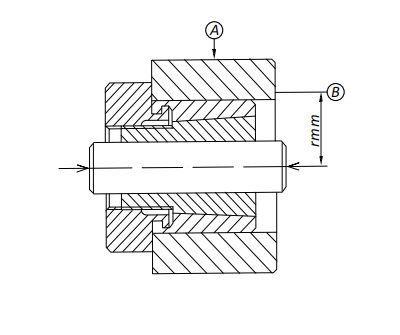

正確安裝后，應按下圖檢驗軸向跳動A≤0.05mm，徑向跳動B≤0.002Rmm。

拆卸時，將全部壓緊螺釘松開并取下，把拆卸螺釘擰?相應的拆卸螺紋孔內??擰緊，即可將軸和輪轂上的脹緊聯結套松動并拆卸下來。
