HLL型脹緊套

HLL型是HL型脹緊套的加?型，?鎖性能好。?度加?，因此可以傳遞較?的轉矩。

應用領域

汽車生產

機械工程

產品手冊索取

產品特點

工藝特點
適用范圍

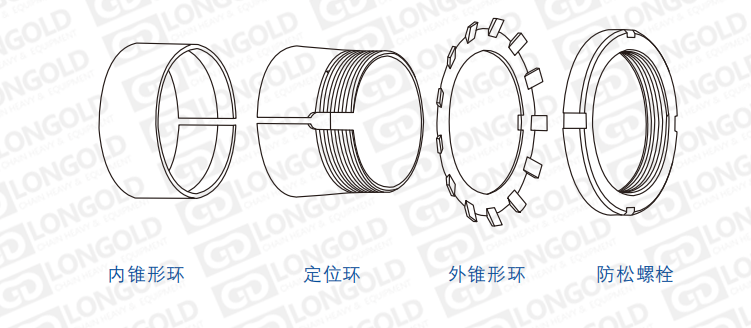

結構形式
組裝例
選型要素

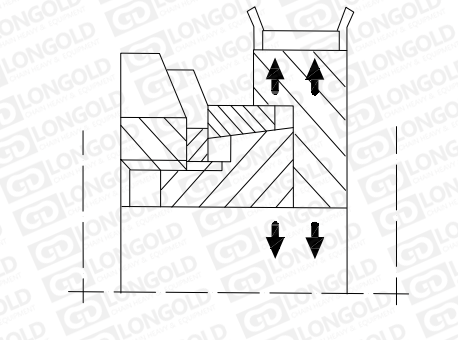

擰緊帶外錐?內環上的圓螺?，帶動內環軸向移動，壓緊帶錐?的外環，產?徑向壓?和摩擦?，實現輪轂與軸的?鍵聯結。

只需?個圓螺?即可安裝，擰緊圓螺?張緊輪轂和軸后，將配套的墊圈鎖緊螺?，防?軸向移動，保證傳遞轉矩可靠。

適用軸徑尺寸：Φ14-Φ70(mm)

額定傳動扭矩：0.064-1.36kN·m

適?軸公差：h8

適?輪轂公差：H8

對應國際型號：Z19A

安全載荷、輪轂、設計保證系數、使?環境、軸的軸向載荷、傳遞轉矩、所需軸直徑。

技術參數

點擊圖片放大

■產品結構詳見如上圖

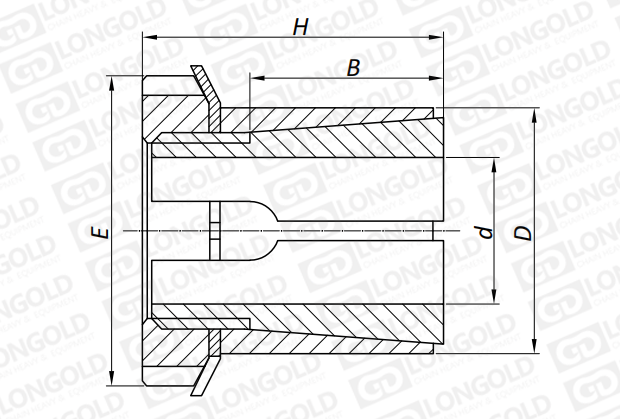

上圖為HLL型脹緊套的結構圖。

可根據客戶的需求，定制指定參數的產品，詳細請咨詢隆德技術人員。

■尺寸表

脹緊套型號	基本尺寸			內六角螺釘	額定負荷		對軸壓力	對轂壓力	螺母擰緊力矩	參考重量
脹緊套型號	B	H	E		軸向力	轉矩	對軸壓力	對轂壓力	螺母擰緊力矩
Φd×ΦD	B	H	E		Ft	Mt	Ps	Ph	Ma
mm	mm	mm	mm		kN	kN·m	Mpa	Mpa	N·m	kg
PL14x25HLL	20.0	30.0	32	M20x1.0	9	0.064	85	45	95	0.11
PL15x25HLL	20.0	30.0	32	M20x1.0	9	0.070	80	45	95	0.11
PL16x25HLL	20.0	30.0	32	M20x1.0	9	0.073	75	45	95	0.11
PL17x25HLL	20.0	32.0	32	M20x1.0	9	0.080	70	45	95	0.13
PL18x30HLL	20.0	32.0	38	M25x1.5	9	0.091	65	45	160	0.13
PL19x30HLL	20.0	32.0	38	M25x1.5	11	0.105	75	45	160	0.13
PL20x30HLL	20.0	32.0	38	M25x1.5	11	0.112	70	45	160	0.15
PL22x35HLL	25.0	36.0	45	M30x1.5	14	0.163	70	45	220	0.15
PL24x35HLL	25.0	36.0	45	M30x1.5	14	0.178	65	45	220	0.17
PL25x35HLL	25.0	36.0	45	M30x1.5	14	0.185	60	45	220	0.17
PL28x40HLL	30.0	42.0	52	M35x1.5	17	0.250	55	40	340	0.17
PL30x40HLL	30.0	42.0	52	M35x1.5	17	0.270	50	40	340	0.26
PL32x45HLL	30.0	44.0	58	M40x1.5	21	0.350	60	45	480	0.26
PL35x45HLL	30.0	44.0	58	M40x1.5	21	0.390	55	45	480	0.26
PL38x50HLL	30.0	45.0	65	M45x1.5	26	0.510	60	45	680	0.30
PL40x50HLL	30.0	45.0	65	M45x1.5	26	0.520	55	45	680	0.33
PL42x55HLL	30.0	46.0	70	M50x1.5	30	0.630	65	50	870	0.38
PL45x55HLL	30.0	46.0	70	M50x1.5	30	0.680	60	50	870	0.45
PL48x60HLL	30.0	46.0	75	M55x2.0	35	0.840	60	50	970	0.51
PL50x60HLL	30.0	46.0	75	M55x2.0	35	0.880	60	50	970	0.66
PL55x65HLL	30.0	46.0	80	M60x2.0	37	1.030	60	50	1100	0.72
PL60x70HLL	30.0	52.0	85	M65x2.0	45	1.360	65	55	1300	0.80

型號表示例

PL	14	×	25	HLL
（1）	（2）		（3）	（4）

（1）動力鎖（脹緊套）

（2）軸徑

（3）外徑

（4）HLL型脹緊套

安裝與拆卸

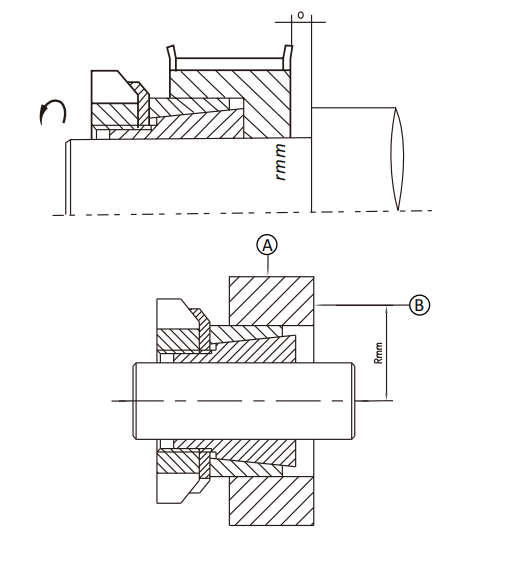

安裝脹緊聯結套

安裝:

安裝HL、HLL型脹緊聯結套前，要使?清洗劑擦凈脹緊套上的油脂和塵?，以免影響傳動扭矩，松開脹緊套的圓螺?，使其處于松開狀態，將輪轂、軸和脹緊套組裝在?起，調整到相應位置，如果在臺階軸上安裝，要安裝的輪轂端?與臺階軸端?留有?定間隙“a”，“a“值要?于脹緊套在擰緊時的軸向位移，然后順時針擰緊圓螺?，達到螺?額定?矩，并?墊?鎖住圓螺?，以防松動。

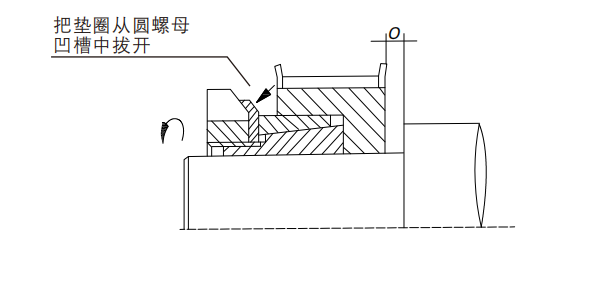

拆卸:

拆卸時，只要打開鎖緊墊圈，松開圓螺?，脹緊套即可與輪轂和軸松開，處于原始狀態。
