GEH-A梅花聯軸器

GEH-A梅花聯軸器是一種應用很普遍的聯軸器，也叫爪式聯軸器，是由兩個金屬爪盤和一個彈性體組成。兩個金屬爪盤材質有45號鋼、鋁合金。鋼制強度高、自重輕、整體剛度好、抵抗變形能力強，鋁合金密度低、力學性能佳、加工性能好、無毒、易回收、導電性、傳熱性及抗腐蝕性能優良。

應用領域

汽車生產

產品手冊索取

產品特點

工藝特點
聯軸器用途
安裝要求
注意事項
設計特點

兩個金屬爪盤是45號鋼或者鋁合金，材質強度高，供客戶不同需求選擇。

梅花聯軸器經過車削，銑削，和拉削等機加工方法加工而成，再經過整體熱處理，以保證足夠的機械強度。

聯軸器可用于紡織、農機、起重運輸、工程、礦山、輕工、化工等機械的軸系傳動。

適用于高溫、潮濕和多塵工況環境，不適用于高速、有劇烈沖擊載荷和傳遞軸向力的場合，聯軸器應在良好的潤滑并有外殼的條件下工作。

在安裝聯軸器之前，需要檢查聯軸器的外觀是否有損壞、裂紋、變形等缺陷，同時檢查聯軸器的尺寸是否符合要求。

將聯軸器的兩個軸孔分別對準主動軸和從動軸的軸端，確保軸孔與軸的中心線重合。

聯軸器安裝完成后，需要調整聯軸器的間隙，使其符合設備的要求。

在設備啟動前，需要進行試運行，檢查聯軸器的運行情況是否正常。在試運行過程中，要注意觀察聯軸器是否有異常振動、噪音、發熱等現象，如果發現問題，需要及時停機檢查并排除故障。

聯軸器如不恰當安裝使用會造成故障。

超載，聯軸器使用超過負荷會導致聯軸器故障，長時間使用也會導致過度磨損。

市面上還有一種爪盤是鑄件，能夠大批量的生產，而且免去了加工損耗，所以在價格方面比機加工要低很多，但是鑄件的性能不是很好。

一些重要的場合下還是最好不要采用，并且鑄件的爪齒在高速或者是高負載的情況下容易發生打牙（爪齒脫落）。

良好的減振能力可以降低設備運行時的噪音和振動，提高設備的穩定性和可靠性，為操作人員提供更加舒適的工作環境。

雙連接結構使得安裝和連接更加方便快捷，同時節省時間校準可以減少設備調試和安裝的時間，提高工作效率。

在動力傳輸過程中能夠有效地緩沖沖擊和振動，減少對相關部件的損害。無需進行維護則為用戶帶來了極大的便利，節省了時間和成本。

技術參數

點擊圖片放大

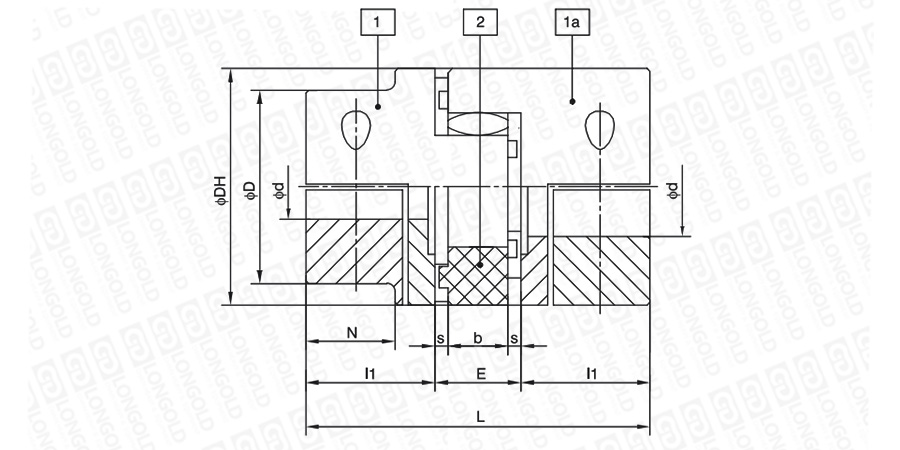

■聯軸器結構詳見如上圖

上圖為GEH-A梅花聯軸器鋼制的結構圖。

可根據客戶的需求，定制聯軸器的外殼，詳細請咨詢隆德技術人員。

■聯軸器尺寸表

型號	型式	基本尺寸								軸孔d	螺釘		額定轉矩		最高轉速	轉動 慣量	重量	PDF圖紙	DXF圖紙
		L	l1	E	b	S	DH	D	N	最大	規 格	TA	SHA92	SHA96	最高轉速	轉動 慣量	重量
		mm	mm	mm	mm	mm	mm	mm	mm	mm	規 格	N·m	N·m	N·m	rpm	kg·cm2	kg
LDGEH-A19	1a	66	25	16	12	2	40	-	-	20	M6×16	14	10	17	10000	0.48	0.18	請咨詢	請咨詢
LDGEH-A24	1a	78	30	18	14	2	55	-	-	28	M6×20	14	35	60	7300	1.99	0.37
LDGEH-A28	1a	90	35	20	15	3	65	-	-	38	M8×25	35	95	160	6100	4.58	0.64
LDGEH-A38	1a	114	45	24	18	3	80	-	-	45	M8×30	35	190	325	5000	12.70	1.17
LDGEH-A42	1	126	50	26	20	3	95	85	28	50	M10×30	69	265	450	4200	24.63	1.56
LDGEH-A42	1a	126	50	26	20	3	95	-	-	55	M10×35	69	265	450	4200	30.00	1.88
LDGEH-A48	1	140	56	28	21	4	105	95	32	55	M12×35	120	310	525	3800	40.43	2.15
LDGEH-A48	1a	140	56	28	21	4	105	-	-	60	M12×40	120	310	525	3800	49.56	2.55
LDGEH-A55	1	160	65	30	22	4	120	110	37	65	M12×40	120	410	685	3300	79.64	3.25
LDGEH-A55	1a	160	65	30	22	4	120	-	-	70	M12×45	120	410	685	3300	94.56	5.20
LDGEH-A65	-	185	75	35	26	5	135	115	47	70	M12×40	120	625	940	3000	127.38	4.96
LDGEH-A65	1a	185	75	35	26	5	135	-	-	80	M12×45	120	625	940	3000	190.00	5.85
LDGEH-A75	1	210	85	40	30	5	160	135	53	80	M16×50	295	1280	1920	2500	276.50	7.82
LDGEH-A75	1a	210	85	40	30	5	160	-	-	90	-	295	1280	1920	2500	400.00	9.06
LDGEH-A90	1	245	100	45	34	6	200	160	62	90	M20×60	580	2400	3600	2000	768.89	13.40
LDGEH-A90	1a	245	100	45	34	6	200	-	-	110	-	580	2400	3600	2000	1170.00	17.00
LDGEH-A100	1	270	110	50	38	6	225	180	89	110	M16×50	295	3300	4950	1800	1157.00	16.80
LDGEH-A110	1	295	120	55	42	7	255	200	96	120	M20×60	580	4800	7200	1600	2073.00	23.90
LDGEH-A125	1	340	140	60	46	7	290	230	112	140	M24×70	1000	6650	10000	1400	4071.00	35.60

注：1.軸孔鍵槽可選擇DIN6885、JIS B1310、UNI6604、GB1095標準。

型號表示例

LD		GEH	-	A19
		（1）		（2）

（1）GEH梅花聯軸器

（2）型號

聯軸器選型

選擇聯軸器應考慮的幾個方面

(1)動力機的機械特性
根據動力機的特性選擇聯軸器，調整軸系固有頻率，降低扭振振幅，保護傳動裝置部件，提高輸出功率的穩定性。

(2)載荷類別
載荷類別主要有沖擊、振動、正反轉、制動、啟動頻繁等類型，它是選擇聯軸器品種的基本依據。

(3)聯軸器的許用轉速
聯軸器的許用轉速由聯軸器的材料決定，鋼件許用轉速大于鑄鐵件許用轉速，轉速高時應要求聯軸器做動平衡。

(4)聯軸器所連兩軸的相對位移
一般情況下兩軸位移是不可避免的，根據軸向、徑向、角向位移要求的不同選用撓性聯軸器。只有對中精度要求很高的情況下，才選用剛性聯軸器。

(5)聯軸器的傳動精度
以傳遞運動為主的軸系傳動，要求聯軸器具有較高的傳動精度。以傳遞動力為主的軸系傳動要求精度相對較低。

(6)聯軸器尺寸、安裝及維護
聯軸器的外形尺寸，必須在機器設備所允許的安裝空間以?xún)?nèi)。應選擇裝拆方便、不用維護、維護周期長或維護方便更換易損件不用移動兩軸和對中調整容易的聯軸器。

(7)工作環境
所選聯軸器要求適合周?chē)墓ぷ鳝h(huán)境，以保證聯軸器的使用壽命。

(8)經濟性
在各種要求均滿足的情況下，優先選用價格低的聯軸器。
