GE梅花聯軸器-鋼制

GE梅花聯軸器是一種應用很普遍的聯軸器，也叫爪式聯軸器，是由兩個金屬爪盤和一個彈性體組成。兩個金屬爪盤材質有45號鋼、鋁合金和鑄鐵。鋼制強度高、自重輕、整體剛度好、抵抗變形能力強。

應用領域

汽車生產

產品手冊索取

產品特點

工藝特點
聯軸器用途
安裝要求
注意事項
設計特點

兩個金屬爪盤是45號鋼，鋼制強度高、自重輕、整體剛度好、抵抗變形能力強。

梅花聯軸器經過車削，銑削，和拉削等機加工方法加工而成，再經過整體熱處理，以保證足夠的機械強度。

鏈條聯軸器可用于紡織、農機、起重運輸、工程、礦山、輕工、化工等機械的軸系傳動。

適用于高溫、潮濕和多塵工況環境，不適用于高速、有劇烈沖擊載荷和傳遞軸向力的場合，鏈條聯軸器應在良好的潤滑并有防護罩的條件下工作。

檢查安裝聯軸器的位置狀態是否良好，否則須檢修或更換相關件。

裝上鏈條并調整好松緊度后，檢查配合是否順暢、共面，且與外殼無干涉。

聯軸器如不恰當安裝使用會造成故障。

超載，聯軸器使用超過負荷會導致聯軸器故障，長時間使用也會導致過度磨損。

沒有安裝罩殼，聯軸器容易發生銹蝕，斷裂。在高轉速使用、在塵埃等的磨損性環境中使用以及在潮濕類等具有腐蝕性環境中使用時請務必加裝外殼。

良好的減振能力可以降低設備運行時的噪音和振動，提高設備的穩定性和可靠性，為操作人員提供更加舒適的工作環境。

雙連接結構使得安裝和連接更加方便快捷，同時節省時間校準可以減少設備調試和安裝的時間，提高工作效率。

在動力傳輸過程中能夠有效地緩沖沖擊和振動，減少對相關部件的損害。無需進行維護則為用戶帶來了極大的便利，節省了時間和成本。

技術參數

點擊圖片放大

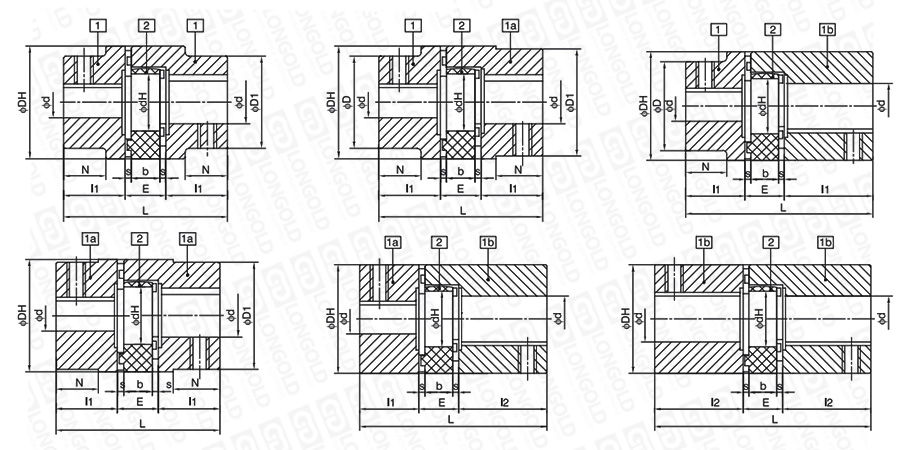

■聯軸器結構詳見如上圖

上圖為GE梅花聯軸器鋼制的結構圖。

可根據客戶的需求，定制聯軸器的外殼，詳細請咨詢隆德技術人員。

■聯軸器尺寸表

型號	本體型式	基本尺寸									軸孔直徑d		額定轉矩		最高轉速	轉動 慣量	重量	PDF圖紙	DXF圖紙
		L	I1,I2	E	b	S	DH	dH	D	N	工藝孔	最大	SHA92	SHA96
		mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	N·m	N·m	rpm	kg·cm2	kg
LDGE-S-19	1	66	25	16	12	2	40	18	32	20	8	19	10	17	13300	0.32	0.17	請咨詢	請咨詢
	1a								40	-		25				0.48	0.18
	1b	90	37													0.68	0.23
LDGE-S-24	1	78	30	18	14	2	55	27	40	24	12	24	35	60	9700	1.07	0.32
	1a								55	-		28				1.99	0.37
	1b	118	50													3.16	0.59
LDGE-S-28	1	90	35	20	15	3	65	30	48	28	12	28	95	160	8200	2.61	0.52
	1a								65	-		38				4.58	0.64
	1b	140	60													7.50	1.02
LDGE-S-38	-	114	45	24	18	3	80	38	70	27	14	45	190	325	6600	10.14	1.01
	1a								80	-		48				12.70	1.17
	1b	164	70													20.10	1.84
LDGE-S-42	1	126	50	26	20	3	95	46	85	28	22	50	265	450	5600	24.63	1.56
	1a								95	-		55				30.00	1.88
	1b	176	75													44.75	2.92
LDGE-S-48	1	140	56	28	21	4	105	51	95	32	22	55	310	525	5000	40.43	2.15
	1a								105	-		60				49.56	2.55
	1b	188	80													69.88	4.05
LDGE-S-55	1	160	65	30	22	4	120	60	110	37	28	65	410	685	4400	79.64	3.25
	1a								120	-		70				94.56	5.20
	1b	210	90													130.82	6.10
LDGE-S-65	1	185	75	35	26	5	135	68	115	47	38	75	625	940	3900	127.38	4.96
	1a								135	-		80				190.00	5.85
	1b	235	100													239.72	8.91
LDGE-S-75	1	210	85	40	30	5	160	80	135	53	38	85	1280	1920	3300	276.50	7.82
	1a								160	-		90				400.00	9.06
	1b	260	110													571.55	14.01
LDGE-S-90	1	245	100	45	34	6	200	100	160	62	45	95	2400	3600	2600	768.89	13.40
	1a								200	-		110				1170.00	17.00
	1b	295	125													1495.65	25.01

注：1.GE聯軸器廠標產品出廠狀態為第一種本體型式工藝孔，膠墊硬度SHA92。

2.軸孔鍵槽可選擇DIN6885、JIS B1310、UNI6604、GB1095標準。

型號表示例

LD		GE	-	S	-	19
		（1）		（2）		（3）

（1）GE梅花聯軸器

（2）鋼制

（3）型號

聯軸器選型

選擇聯軸器應考慮的幾個方面

(1)動力機的機械特性
根據動力機的特性選擇聯軸器，調整軸系固有頻率，降低扭振振幅，保護傳動裝置部件，提高輸出功率的穩定性。

(2)載荷類別
載荷類別主要有沖擊、振動、正反轉、制動、啟動頻繁等類型，它是選擇聯軸器品種的基本依據。

(3)聯軸器的許用轉速
聯軸器的許用轉速由聯軸器的材料決定，鋼件許用轉速大于鑄鐵件許用轉速，轉速高時應要求聯軸器做動平衡。

(4)聯軸器所連兩軸的相對位移
一般情況下兩軸位移是不可避免的，根據軸向、徑向、角向位移要求的不同選用撓性聯軸器。只有對中精度要求很高的情況下，才選用剛性聯軸器。

(5)聯軸器的傳動精度
以傳遞運動為主的軸系傳動，要求聯軸器具有較高的傳動精度。以傳遞動力為主的軸系傳動要求精度相對較低。

(6)聯軸器尺寸、安裝及維護
聯軸器的外形尺寸，必須在機器設備所允許的安裝空間以內。應選擇裝拆方便、不用維護、維護周期長或維護方便更換易損件不用移動兩軸和對中調整容易的聯軸器。

(7)工作環境
所選聯軸器要求適合周圍的工作環境，以保證聯軸器的使用壽命。

(8)經濟性
在各種要求均滿足的情況下，優先選用價格低的聯軸器。
