尼龍鏈?zhǔn)铰?lián)軸器 E/H型

尼龍鏈?zhǔn)铰?lián)軸器E型本體材質采用超硬鋁合金，由于采用新齒型,所以與標準型相比其傳遞扭矩提高了30%。H型本體材質采用超硬鋁合金，而鏈條材質采用熱塑性聚酯彈性體,具有更優秀的耐環境性和耐藥品性。

應用領域

汽車生產

產品手冊索取

產品特點

工藝特點
聯軸器用途
安裝要求
注意事項
基本參數

通過開發的新齒型，E型容許扭矩與標準型比較提高約30%。

與標準型比較,產品壽命提升3倍以上，型本體采用超硬鋁合金。質量與標準型相比減輕50%。

只把尼龍鏈卷到鏈齒外周，插入連接銷就可以簡單地組合。

鏈條聯軸器可用于紡織、農機、起重運輸、工程、礦山、輕工、化工等機械的軸系傳動。

適用于高溫、潮濕和多塵工況環境，不適用于高速、有劇烈沖擊載荷和傳遞軸向力的場合，鏈條聯軸器應在良好的潤滑并有防護罩的條件下工作。

該類鏈條聯軸器安裝時可容許誤差與標準型比較擴大近2倍，請參照型號表里的規格進行訂購。

檢查安裝聯軸器的位置狀態是否良好，否則須檢修或更換相關件。

裝上鏈條并調整好松緊度后，檢查配合是否順暢、共面，且與外殼無干涉。

保養時候，在驅動機或被動機停止的狀態下，將聯軸器進行脫離。

聯軸器如不恰當安裝使用會造成故障，需注意以下幾點。

超載，聯軸器使用超過負荷會導致聯軸器故障，長時間使用也會導致過度磨損。

沒有安裝罩殼，聯軸器容易發生銹蝕，斷裂。在高轉速使用、在塵埃等的磨損性環境中使用以及在潮濕類等具有腐蝕性環境中使用時請務必加裝外殼。

E型適用軸徑：Φ11mm～Φ39.5mm，扭矩范圍：36.3～118N·m。H型適用軸徑：Φ11mm～Φ39.5mm，扭矩范圍：12.7～45.3N·m。

E型本體材質為超硬鋁合金，使用壽命是標準型的3倍，尼龍鏈和連接銷的材質為聚縮醛，是一種熱塑性結晶性高分子聚合物，具有較高的密度、硬度和強度，非結晶部分則提供了一定的韌性。

H型是耐藥品性優異的尼龍鏈聯軸器，本體、尼龍鏈以及開口銷采用Hytrel，是一種熱塑性聚酯彈性體嵌段共聚物，兼具了聚酯的高強度和熱塑性彈性體的高彈性。

技術參數

點擊圖片放大

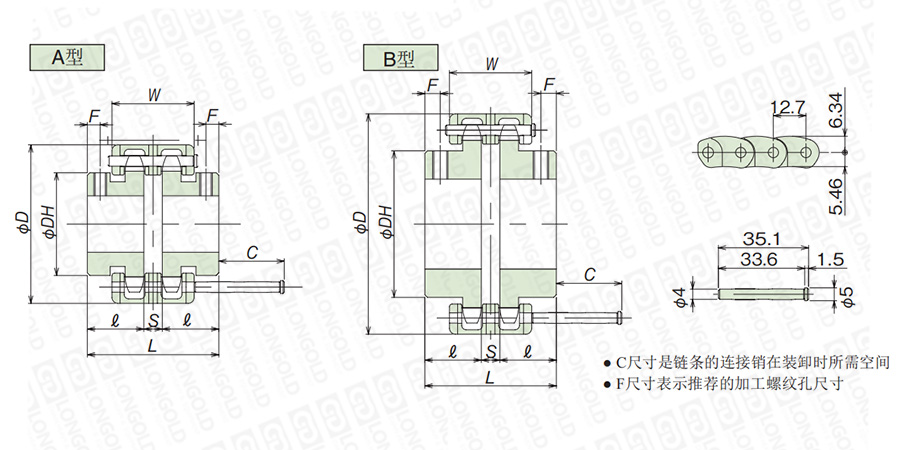

■聯軸器結構詳見如上圖

上圖為尼龍鏈?zhǔn)铰?lián)軸器E/H型的結構圖。

可根據客戶的需求，定制聯軸器的外殼，詳細請咨詢隆德技術人員。

■聯軸器尺寸表

型號		類型	孔徑		慣性力矩	D	Do	DH	L	0	S	W	F	C	約重	PDF圖紙	DXF圖紙
E型	H型	類型	預制孔徑	最大值	慣性力矩	D	Do	DH	L	0	S	W	F	C	g
mm	mm	mm	mm	mm	kg.m2	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm
LDCNE410	LDCNH410	A	9.5	16.5	4.85×10-5	51.8	46.2	32.0	51.2	22.0	7.1±0.8	32.0	5.0	22.8	180	請咨詢	請咨詢
LDCNE411	LDCNH411			20.0	6.86x10-5	55.9	50.2	36.0							220
LDCNE412	LDCNH412			22.0	9.11x10-5	60.1	54.1	40.0							250
LDCNE413	LDCNH413	B	12.5	20.0	11.3 ×10-5	64.2	58.1	37.0					6.0		270
LDCNE414	LDCNH414			24.0	14.9 x10-5	68.3	62.2	42.0							310
LDCNE415	LDCNH415			28.5	19.2 x10-5	72.4	66.2	46.0							360
LDCNE416	LDCNH416			30.0	24.3 x10-5	76.5	70.2	50.0							400
LDCNE417	LDCNH417			32.0	30.4 x10-5	80.6	74.2	54.0							450
LDCNE418	LDCNH418			35.0	37.0 x10-5	84.7	78.2	58.0							500
LDCNE419	LDCNH419			39.5	46.0 x10-5	88.8	82.2	62.0							560

型號表示例

LD		CNE		410
		（1）		（2）

（1）尼龍聯軸器E型

（2）型號

聯軸器選型

選擇聯軸器應考慮的幾個方面

(1)動力機的機械特性
根據動力機的特性選擇聯軸器，調整軸系固有頻率，降低扭振振幅，保護傳動裝置部件，提高輸出功率的穩定性。

(2)載荷類別
載荷類別主要有沖擊、振動、正反轉、制動、啟動頻繁等類型，它是選擇聯軸器品種的基本依據。

(3)聯軸器的許用轉速
聯軸器的許用轉速由聯軸器的材料決定，鋼件許用轉速大于鑄鐵件許用轉速，轉速高時應要求聯軸器做動平衡。

(4)聯軸器所連兩軸的相對位移
一般情況下兩軸位移是不可避免的，根據軸向、徑向、角向位移要求的不同選用撓性聯軸器。只有對中精度要求很高的情況下，才選用剛性聯軸器。

(5)聯軸器的傳動精度
以傳遞運動為主的軸系傳動，要求聯軸器具有較高的傳動精度。以傳遞動力為主的軸系傳動要求精度相對較低。

(6)聯軸器尺寸、安裝及維護
聯軸器的外形尺寸，必須在機器設備所允許的安裝空間以內。應選擇裝拆方便、不用維護、維護周期長或維護方便更換易損件不用移動兩軸和對中調整容易的聯軸器。

(7)工作環境
所選聯軸器要求適合周圍的工作環境，以保證聯軸器的使用壽命。

(8)經濟性
在各種要求均滿足的情況下，優先選用價格低的聯軸器。
