B型1:2.5錐齒輪

螺旋傘齒輪即螺旋圓錐齒輪，常用于兩相交軸之間的運動和動力傳遞。圓錐齒輪的輪齒分布在一個圓錐體的表面，其齒形從大端到小端逐漸減小。

應用領域

汽車生產

機械工程

航空航天

產品手冊索取

產品特點

傳動比
壓力角
模數和齒的大小
齒數
齒高、齒厚

一對嚙合齒輪的傳動比為基準圓直徑的反比例。也和齒數，轉速成正比例。

基準圓直徑：d

齒數：Z

轉速：n(rpm)

轉速 i =?d_B / d_A =Z_B / Z_A=n_B / n_A

壓力角也就是齒傾角。

標準壓力角為20°。

也有14.5°的壓力角，但因?yàn)閺?qiáng)度較不高，所以不怎么使用。

模數是表示齒輪的齒形狀大小的數值。

只有當兩個齒輪的模數和壓力角相同時才能進行嚙合傳動。

模數 m = 基準圓直徑（PCD）/ 齒數（Z）

齒間距P=圓周率×模數=πm

徑節制DP=m×25.4

齒數就是齒輪有多少個齒的意思，Z表示齒數。如圖為15齒的齒輪。

齒高就是齒頂?shù)烬X底到尺寸，通常用h表示。齒頂高=m

齒底高=1.25m

齒厚就是齒的厚度，通常用S表示。齒厚(S)=πm/2

技術參數

點擊圖片放大

■產品本體結構詳見如上圖

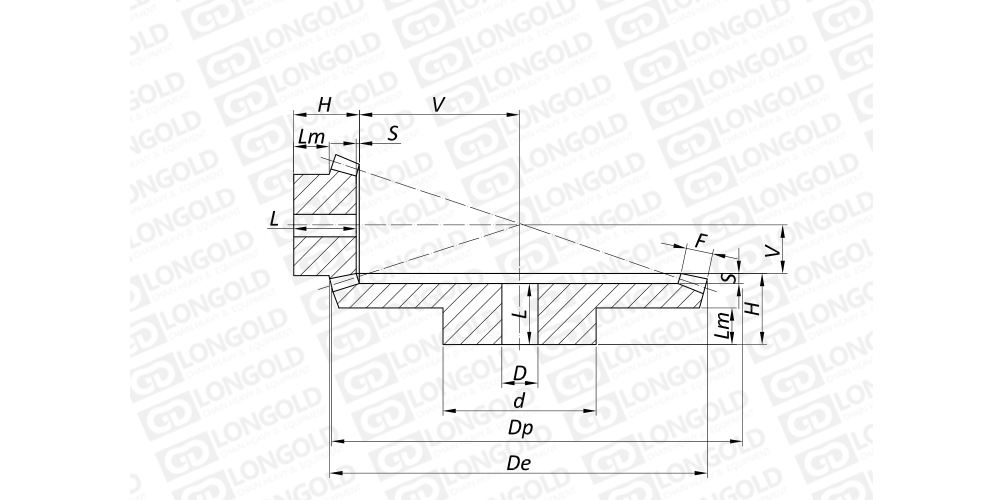

上圖為錐齒輪的結構圖。

可根據客戶的需求，定制指定參數的產品，詳細請咨詢隆德技術人員。

■尺寸表

壓力角 20°

模數M	齒數Z	De	Dp	H	F	d	D	V	L	Lm	S
模數M	齒數Z	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm
1.5	16	27.9	24	24.2	11.5	20.3	8	18.8	-	12.3	-
1.5	40	60.7	60	27.8	11.5	40.3	14	7.2	25.5	18.0	2.3
2	16	37.2	32	29.6	15	25.3	8	25.4	-	13.7	-
2	40	80.9	80	32.4	15	45.3	16	9.6	29.0	20.0	3.4
2.5	16	46.4	40	38.4	19	32.3	12	31.6	-	18.5	-
2.5	40	101.1	100	39.8	19	55.3	16	12.2	35.9	25.0	3.9
3	16	55.7	48	41.9	21.5	40.3	16	39.1	-	19.6	-
3	40	121.4	120	47.9	21.5	60.3	20	15.1	44.0	30.0	3.9
3.5	16	65.0	56	49.1	22.6	45.3	20	47.9	-	25.0	-
3.5	40	141.6	140	54.6	22.6	80.3	25	18.4	50.0	35.0	4.6
4	16	74.3	64	52.5	26	55.3	20	54.5	-	25.3	-
4	40	161.8	160	57.0	26	80.3	30	21.0	50.5	35.0	6.5
4.5	16	83.6	72	56.3	30	60.3	25	60.7	-	24.6	-
4.5	40	182.1	180	59.7	30	80.3	30	23.3	53.0	35.0	6.7
5	16	92.9	80	65.4	32	60.3	25	68.6	-	30.1	-
5	40	202.3	200	65.7	32	90.3	30	26.3	58.3	40.0	7.4

型號表示例

BG	B	-	M2	-	16	40
（1）	（2）		（3）		（4）	（5）

（1）錐齒輪

（2）齒輪形式

（3）模數

（4）齒數

（5）配對齒數
