MXL025同步帶輪

同步帶輪通常呈圓形盤狀，由輪緣、輪轂和輪輻組成。輪緣上有齒形結構，與同步帶的齒形相互嚙合，實現精確的傳動。輪轂位于中心，用于安裝在軸上，輪輻則連接輪緣和輪轂，起到支撐和加強的作用。

應用領域

汽車生產

產品手冊索取

產品特點

工藝特點
傳動特點
潤滑方式
行業應用
注意事項

XLH表示同步帶輪的齒型為梯型齒，這種形狀使得同步帶在運轉過程中帶齒能夠與帶輪的齒槽緊密嚙合，從而實現精確的傳動，保證傳動比的準確性；內孔有SB成品孔、TB錐形孔等形式。

不同型號的 XLH 標準梯形齒同步帶輪具有不同的節距，節距是同步帶輪上相鄰兩個齒的中心距離，是同步帶輪的重要參數之一。

同步帶輪?般由碳鋼(C45)、鋁合?(2A12)、鑄鐵(GG25)、灰鐵(HT250)等材料制造。擋圈材質?般為A3鋼(35鋼)，具體材質可根據客戶需求選用。

梯形齒同步帶輪在傳動時具有較高的扭矩傳遞能力，適用于一些對動力傳輸要求較高的場合。

由于同步帶輪的齒形與同步帶的齒形相互嚙合，在傳動過程中不會出現滑動現象，能夠始終保持準確的傳動比。

結構相對簡單，安裝和維護都比較方便。與其他傳動方式相比，不需要進行復雜的潤滑和保養工作，節省了維護成本和時間。而且同步帶的使用壽命較長，更換頻率較低。

同步帶輪的潤滑方式取決于同步帶輪的型號和材質，塑料、鋼制和鑄鐵使用的潤滑方式有所不同，詳情請咨詢隆德技術人員。

XLH標準梯形齒同步帶輪在眾多行業中都有廣泛應用。

在各類機床中，如車床、銑床、磨床等，XLH 標準梯形齒同步帶輪用于實現機床主軸與進給軸之間的精確傳動，確保機床在加工過程中能夠準確地控制工件的移動和切削。

部分汽車的轉向系統采用電動助力轉向，其中的電機與轉向機構之間需要通過同步帶輪傳動來傳遞動力。XLH 標準梯形齒同步帶輪的精確傳動特性可以保證轉向系統的靈敏性和準確性，提高駕駛的安全性和舒適性。

軸孔規格為圓孔+螺紋孔、圓孔+鍵槽孔時，本司提供附屬品固定螺絲，同包裝出貨（可能掉落在包裝袋中）。

軸孔規格為圓孔、臺階孔、兩端臺階孔、雙臺階孔時，?螺紋孔。

軸孔內有時可能不進?表?處理。

技術參數

點擊圖片放大

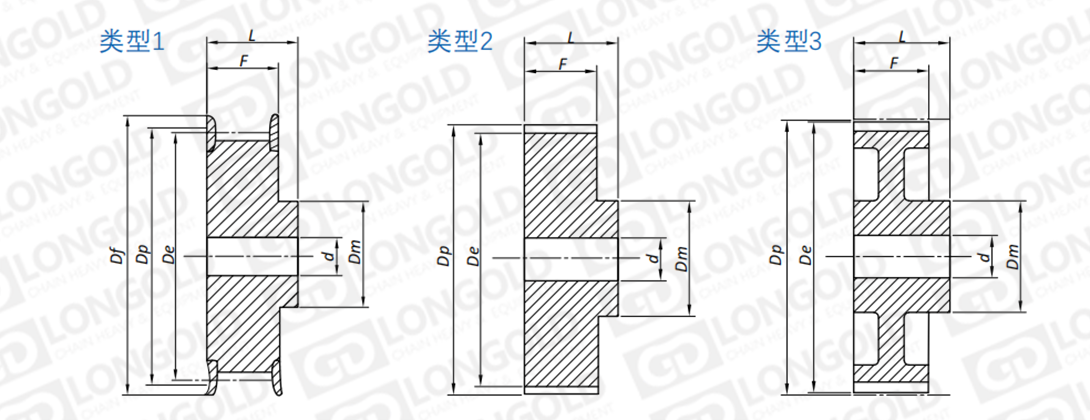

■同步帶輪尺寸表格

同步帶輪型號	類型	齒數	節距圓直徑	外圓直徑	擋圈直徑	輪轂直徑	齒寬	總寬	孔徑
			De	Dp	Df	Dm	F	L	d
			mm	mm	mm	mm	mm	mm	mm
16MXL025T-F	3	16	9.84	10.35	15.0	15	9	16	﹣
18MXL025T-F	3	18	11.12	11.64	16.0	16	9	16	﹣
20MXL025T-F	3	20	12.43	12.94	16.0	16	9	16	﹣
22MXL025T	1	22	13.72	14.23	19.5	10	11	16	3
24MXL025T-F	1	24	15.01	15.52	20.0	10	11	16	3
28MXL025T-F	1	28	17.60	18.11	25.0	11	11	16	3
30MXL025T-F	1	30	18.90	19.40	25.0	12	11	16	4
32MXL025T-F	1	32	20.19	20.70	26.0	14	11	16	4
36MXL025T-F	1	36	22.78	23.29	28.0	16	11	16	4
40MXL025T-F	1	40	25.37	25.87	32.0	18	11	16	4
42MXL025T-F	1	42	26.67	27.17	32.0	18	11	16	5
44MXL025T-F	1	44	27.95	28.46	36.0	18	11	16	5
48MXL025T	2	48	30.54	31.05	﹣	20	11	16	5
60MXL025T	2	60	38.30	38.81	﹣	24	11	16	5
72MXL025T	2	72	46.06	46.57	﹣	25	11	16	6

型號表示例

MXL	025	16T	-	F	-	SB
（1）	（2）	（3）		（4）		（5）

（1）同步帶輪系列

（2）同步帶規格

（3）齒數

（4）帶擋圈

（5）帶成品孔

使用案例·訂購方法

同步帶輪的適使用案例

設備：滾珠花鍵升降旋轉機構

?的：將從上?道?序接收的?作旋轉90度并使其降低，轉移到下?道?序。

同步帶輪?途：通過同步帶輪的傳動，改變夾頭的?向。

訂購同步帶輪時的注意事項

必須確認同步帶輪的材質，以及同步帶輪的外圓直徑、同步圓直徑和齒數等參數。

請把同步帶輪的各項要求提供后進行訂購?；蛘?/span>咨詢隆德技術人員。
