20M-170 QTL同步帶輪

同步帶輪的輪緣上分布著精確的齒形，齒形的設計經過嚴格的計算和優化，帶QTL錐孔，搭配20M型170寬的同步帶使用，能與同步帶完美嚙合，實現高效的動力傳輸，從而確保傳動的準確性和平穩性。

應用領域

汽車生產

產品手冊索取

產品特點

工藝特點
傳動特點
潤滑方式
行業應用
注意事項

結構相對簡單，安裝和拆卸過程比較方便。

由于其與同步帶的配合精度高，在安裝過程中不需要進行過多的調整和校準，能夠節省安裝時間和提高安裝效率。

同步帶輪?般由碳鋼(C45)、鋁合金(2A12)、鑄鐵(GG25)、灰鐵(HT250)等材料制造。

擋圈材質?般為A3鋼(35鋼)，具體材質可根據客戶需求選用，如有需求，請聯系隆德技術人員。

齒形結構合理，能夠承受較大的負載和扭矩。

與同步帶的圓弧齒配合良好，在傳動過程中運行平穩，減少了因傳動不平穩導致的振動和沖擊。

圓弧齒的形狀設計使得帶輪與同步帶之間的嚙合更加緊密且準確，能夠確保傳動比的精確性，實現精準的定比傳動。

同步帶輪的潤滑方式取決于同步帶輪的型號和材質，塑料、鋼制和鑄鐵使用的潤滑方式有所不同，詳情請咨詢隆德技術人員。

HTP圓弧齒同步帶輪具有廣泛的應用領域。

在各類自動化生產線上，HTP圓弧齒同步帶輪被用于傳輸和定位各種工件。

在食品行業中，HTP圓弧齒同步帶輪具有衛生、耐腐蝕的特點，適用于各種食品加工環境。

在電子設備制造過程中，HTP圓弧齒同步帶輪可以用于輸送電路板、電子元件等，從而實現高效、準確的生產操作。

軸孔規格為圓孔+螺紋孔、圓孔+鍵槽孔時，本司提供附屬品固定螺絲，同包裝出貨（可能掉落在包裝袋中）。

軸孔規格為圓孔、臺階孔、兩端臺階孔、雙臺階孔時，無螺紋孔。

軸孔內有時可能不進行表面處理。

技術參數

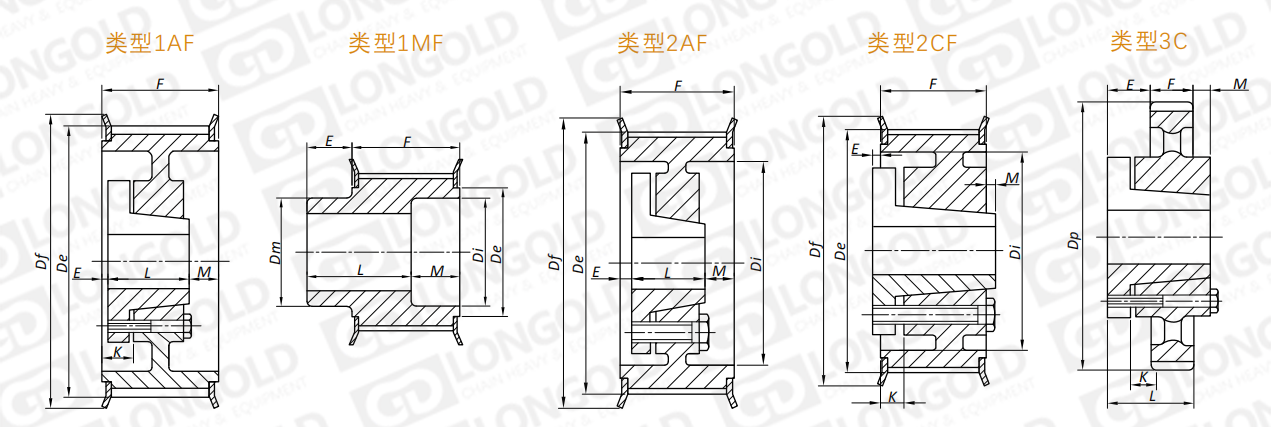

點擊圖片放大

■同步帶輪尺寸表格

同步帶輪型號

類型

錐套
型號

齒數

外圓

直徑

節距圓

直徑

擋圈

直徑

輪轂

直徑

參考

重量

inch

lbs

20M170-34T-F

1MF

8.522

8.352

9 7/16

6 1/2

1 1/4

2 1/4

6 1/2

7 1/2

20M170-36T-F

1MF

9.023

8.853

9 7/8

1 1/4

2 1/4

6 1/2

7 1/2

20M170-J38T-F

1AF

9.524

9.354

10 7/16

7 9/16

4 1/2

7 1/2

2 3/16

20M170-J40T-F

1AF

10.026

9.856

10 13/16

4 1/2

7 1/2

2 3/16

20M170-J44T-F

1AF

11.028

10.858

11 13/16

8 15/16

4 1/2

7 1/2

2 3/16

20M170-M48T-F

1AF

12.031

11.861

12 13/16

9 15/16

1/16

11/16

6 3/4

7 1/2

1 1/2

113

20M170-M52T-F

1AF

13.033

12.863

13 3/4

10 7/8

1/16

11/16

6 3/4

7 1/2

1 1/2

141

20M170-M56T-F

1AF

14.036

13.866

14 3/4

11 7/8

1/16

11/16

6 3/4

7 1/2

1 1/2

170

20M170-M60T-F

1AF

15.038

14.868

14 15/16

13 1/16

1/16

11/16

6 3/4

7 1/2

1 1/2

199

20M170-M64T-F

2AF

16.041

15.871

16 15/16

9 1/2

14 1/16

1/16

11/16

6 3/4

7 1/2

1 1/2

175

20M170-M68T-F

2AF

17.044

16.874

17 15/16

9 1/2

1/16

11/16

6 3/4

7 1/2

1 1/2

187

20M170-M72T-F

2AF

18.046

17.876

18 7/8

9 1/2

1/16

11/16

6 3/4

7 1/2

1 1/2

176

20M170-M80T-F

2AF

20.051

19.881

20 7/8

9 1/2

1/16

11/16

6 3/4

7 1/2

1 1/2

214

20M170-M90T-F

2AF

22.558

22.388

23 7/16

9 1/2

20 9/16

1/16

11/16

6 3/4

7 1/2

1 1/2

250

20M170-N112T

112

28.072

27.902

10 1/2

26 1/4

1/2

1/8

8 1/8

7 1/2

1 1/4

309

20M170-N144T

144

36.092

35.922

10 1/2

34 1/4

1/2

1/8

8 1/8

7 1/2

1 1/4

426

20M170-P168T

168

42.108

41.938

40 1/4

15/16

9 3/8

7 1/2

1 1/16

571

20M170-P192T

192

48.123

47.953

46 1/4

15/16

9 3/8

7 1/2

1 1/16

652

20M170-P216T

216

54.138

53.968

52 1/8

15/16

9 3/8

7 1/2

1 1/16

813

型號表示例

20M	170	-	F	38T	-	J	-	QTL
（1）	（2）		（3）	（4）		（5）		（6）

（1）同步帶輪系列

（2）同步帶寬度

（3）錐套型號

（4）齒數

（5）帶擋圈

（6）帶QTL型QD孔

使用案例·訂購方法

同步帶輪的適使用案例

設備：工件反轉轉移機構

?的：通過同步帶輪和同步帶的傳動動力，將傳送帶上的工件旋轉90°并轉移到下一道工序。此時，夾緊機構進行180°自轉，轉移時不相對于輸送方向同時改變工件方向。

同步帶輪用途：通過同步帶輪和同步帶的傳動，轉移工件的同時，還能改變工件放置方向。

訂購?fù)綆л啎r(shí)的注意事項

必須確認同步帶輪的材質，以及同步帶輪的外圓直徑、同步圓直徑和齒數等參數。

請把同步帶輪的各項要求提供后進行訂購。或者咨詢隆德技術人員。
