25-1不銹鋼鏈輪

不銹鋼鏈輪采用不銹鋼材料制成，具有良好的耐腐蝕性，使得不銹鋼鏈輪在潮濕、酸堿等腐蝕性環境中能夠保持較好的性能。同時有著較高的衛生標準水平。25-1不銹鋼鏈輪適用于隆德LD25單排滾子鏈條。

應用領域

汽車生產

產品手冊索取

產品特點

工藝特點
磨損識別
安裝要求
注意事項
材質用料

不銹鋼具有一定的強度和硬度，能夠承受一定的負載和扭矩。在鏈傳動系統中，可以保證鏈輪在傳遞動力過程中的穩定性，減少變形和磨損的可能性。

不銹鋼鏈輪可以有效防止生銹和腐蝕，保證生產設備的正常運行。在化工行業，面對各種酸、堿、鹽等強腐蝕性物質的環境，不銹鋼鏈輪也能長期穩定工作。

鏈輪整體進行了調質熱處理，極大地提高了其綜合機械性能，使鏈輪的耐磨性顯著提高。

有界限標記的規格：在鏈輪的受力點兩側嵌入一個極限標記，深度約為3-5mm。若鏈輪的齒部達到磨損極限，則會在齒面上出現邊界線，從而更容易確定出錐輪的壽命。

齒形規：齒形規是將薄板鋼板按照設計齒形加工而成的。通過配合使用齒形規中的鏈輪齒，可以很容易地確認磨損量。磨損量達到3~6mm時是更換鏈輪的基準。

正確選用鏈輪型號。

檢查安裝傳動鏈輪的位置狀態是否良好，否則須檢修或更換相關件。

按正確方法將主、從動鏈輪安裝到位，且鎖緊緊固件使其達到規定力矩要求。

裝上鏈條并調整好松緊度后，檢查鏈條與鏈輪配合是否順暢、共面，且與鏈罩無干涉。

從動鏈輪應有張緊裝置。

鏈輪和鏈條最好同時更換，若只更換其中之一，會加劇雙方的磨損。

由于主動鏈輪轉速高、齒數少，在相同條件下，比從動輪磨損快些，屬正常情況。

要定期地清潔及潤滑傳動鏈條、傳動鏈輪，以提高其使用壽命。

常用的不銹鋼材質有SUS304材質，具有良好的耐腐蝕性以及耐高溫、耐低溫性能。

SUS316材質在耐腐蝕性方面更為出色，尤其適用于海洋環境等腐蝕性更強的場合。

如無加裝特殊材質零件，不銹鋼鏈輪的使用溫度范圍在-20°C~400°C。

技術參數

點擊圖片放大

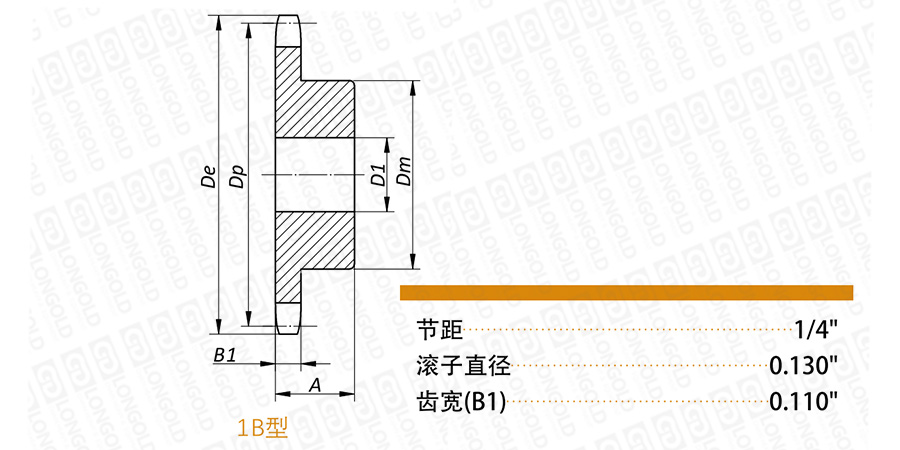

■鏈輪本體結構詳見如上圖

上圖為25-1不銹鋼鏈輪的結構圖。

可根據客戶的需求，定制鏈輪的齒數，詳細請咨詢隆德技術人員。

■鏈輪尺寸表

齒數	鏈輪型號	外圓直徑	節距圓直徑	軸孔徑D1		輪轂		參考重量	PDF圖紙	DXF圖紙
		De	Dp	Min	Max	直徑Dm	長度A	參考重量
		inch	inch	inch	inch	inch	inch	Lbs
9	LD25-1B9T-SS	0.837	0.731	1/4	1/4	7/16	1/2	0.03	請咨詢	請咨詢
10	LD25-1B10T-SS	0.919	0.809	1/4	1/4	1/2	1/2	0.03
11	LD25-1B11T-SS	1.002	0.887	1/4	5/16	9/16	1/2	0.03
12	LD25-1B12T-SS	1.083	0.966	1/4	3/8	5/8	1/2	0.06
13	LD25-1B13T-SS	1.167	1.045	1/4	7/16	23/32	1/2	0.07
14	LD25-1B14T-SS	1.246	1.123	1/4	9/16	13/16	1/2	0.08
15	LD25-1B15T-SS	1.326	1.202	1/4	9/16	57/64	1/2	0.10
16	LD25-1B16T-SS	1.407	1.281	1/4	9/16	31/32	1/2	0.12
17	LD25-1B17T-SS	1.487	1.361	1/4	5/8	1 1/32	1/2	0.14
18	LD25-1B18T-SS	1.568	1.440	1/4	3/4	1 1/8	1/2	0.16
19	LD25-1B19T-SS	1.648	1.519	1/4	13/16	1 7/32	1/2	0.19
20	LD25-1B20T-SS	1.729	1.598	1/4	7/8	1 9/32	5/8	0.25
21	LD25-1B21T-SS	1.809	1.677	1/4	7/8	1 3/8	5/8	0.28
22	LD25-1B22T-SS	1.889	1.757	1/4	15/16	1 7/16	5/8	0.31
23	LD25-1B23T-SS	1.969	1.836	1/4	1	1 1/2	5/8	0.32
24	LD25-1B24T-SS	2.049	1.915	3/8	1	1 1/2	5/8	0.33
25	LD25-1B25T-SS	2.129	1.995	3/8	1	1 1/2	5/8	0.34
26	LD25-1B26T-SS	2.209	2.074	3/8	1	1 1/2	5/8	0.35
28	LD25-1B28T-SS	2.369	2.233	3/8	1	1 1/2	5/8	0.36
30	LD25-1B30T-SS	2.529	2.392	3/8	1	1 1/2	5/8	0.38
36	LD25-1B36T-SS	3.008	2.868	3/8	1	1 1/2	3/4	0.50
40	LD25-1B40T-SS	3.327	3.186	1/2	1 3/8	2	3/4	0.53
45	LD25-1B45T-SS	3.725	3.584	1/2	1 3/8	2	3/4	0.56
60	LD25-1B60T-SS	4.920	4.777	1/2	1 3/8	2	3/4	1.10

注：最大軸孔徑能容納標準鍵槽和鍵槽上的定位螺釘。小一點的軸孔孔可能沒有鍵槽、淺鍵槽，以及鍵槽上固定角度的定位螺釘。

上表展示為不銹鋼工藝孔鏈輪，若加工為不銹鋼成品孔鏈輪(帶鍵槽和螺紋孔)將提供不銹鋼定位螺釘。

型號表示例

LD25	-	1B	12T	-	SS
（1）		（2）	（3）		（4）

（1）鏈號

（2）鏈輪類型

（3）鏈輪齒數:11齒

（4）不銹鋼規格

鏈輪的類型

類型	1A型	1B 型	1C 型	2A型	2B型	2C型	3A型	3B型	3C型	SD型
說明	單排片式	單排單側輪轂	單排雙側輪轂	雙排片式	雙排單側輪轂	雙排雙側輪轂	三排片式	三排單側輪轂	三排雙側輪轂	雙排雙向驅動

圖示
