LDC36系列大型輸送鏈鏈輪

米制節距大型輸送鏈鏈輪是一類具有公制節距值的鏈輪，適用于重型物料的輸送，這些鏈輪配用隆德鏈條的米制節距大型輸送鏈，最適設計，充分平衡鏈條性能與軸孔徑，輪轂長度。

應用領域

汽車生產

產品手冊索取

產品特點

工藝特點
齒部規格
安裝要求
注意事項
表面處理方式

采用優質碳素結構鋼進行沖壓成型，也可以采用不銹鋼材料，為耐環境鏈輪。

表面進行了噴吵、電鍍處理。

采用先進的銑齒加工工藝，使齒形更精確。

鏈輪整體進行了調質熱處理，極大地提高了其綜合機械性能，使鏈輪的耐磨性顯著提高。

齒部硬化：需要提高齒端強度和磨損壽命的場合，推薦使用齒端硬化鏈輪。各個尺寸小齒數的機械用碳素鋼輪轂切削規格，齒端部均實施硬化處理。

齒部無硬化：齒端不實施硬化處理。鏈輪大齒數范圍的齒端均為無硬化規格。

正確選用鏈輪型號。

檢查安裝傳動鏈輪的位置狀態是否良好，否則須檢修或更換相關件。

按正確方法將主、從動鏈輪安裝到位，且鎖緊緊固件使其達到規定力矩要求。

裝上鏈條并調整好松緊度后，檢查鏈條與鏈輪配合是否順暢、共面，且與鏈罩無干涉。

從動鏈輪應有張緊裝置。

鏈輪和鏈條最好同時更換，若只更換其中之一，會加劇雙方的磨損。

由于主動鏈輪轉速高、齒數少，在相同條件下，比從動輪磨損快些，屬正常情況。

要定期地清潔及潤滑傳動鏈條、傳動鏈輪，以提高其使用壽命。

鍍鋅：鍍鋅是以提高金屬的防銹性能為目的的表面處理工藝。隨著鈷酸鹽純化處理的進步，外觀性能也有了很大的提高。

化學鍍鎳：化學鍍鎳的耐腐蝕性能、耐磨損性能提高，鍍鎳過程中不通電、無電解。適合使用在形狀復雜、尺寸精度要求高的產品上。

發黑處理（表面氧化）：即堿性發黑處理，將金屬置于堿性處理液中加熱，金屬本身起化學作用，在其表面形成黑色皮膜，皮膜具有防銹效果。

磷化處理：即磷酸鹽處理。將金屬浸入加溫后的磷酸鹽溶液中進行化學處理，使金屬表面形成磷酸鹽保護膜。

技術參數

點擊圖片放大

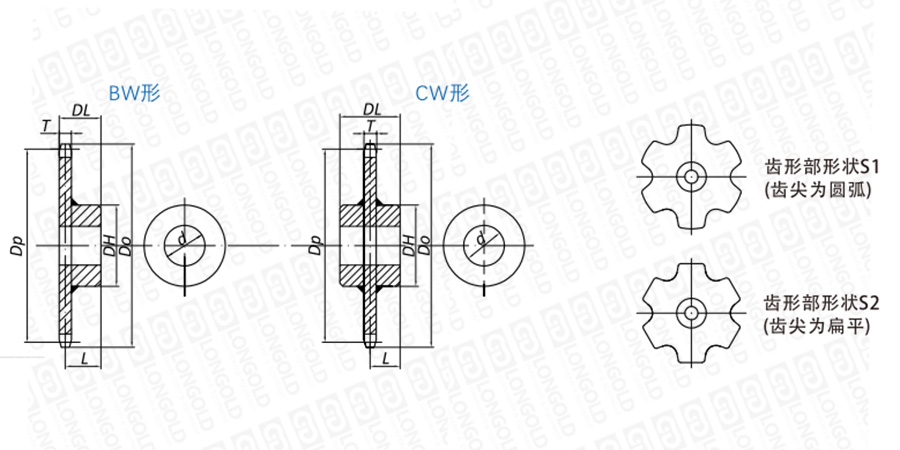

■鏈輪本體詳見如上圖

上圖為L(zhǎng)DC36系列大型輸送鏈鏈輪的結構圖。

可根據客戶的需求，定制鏈輪的齒數，詳細請咨詢隆德技術人員。

■S型滾子尺寸

鏈輪型號	齒數	鏈輪基本尺寸和形狀				共同基本規格					BW1類型		CW1類型		PDF圖紙	DXF圖紙
		節距圓直徑	外徑	齒寬	齒部形狀	軸孔徑 d		輪轂直徑	長度	約重	輪轂編號	中心距	輪轂編號	中心距
		Dp	Do	T		工藝孔	最大孔	DH	DL	約重		L		L
		mm	mm	mm		mm	mm	mm	mm	kg		mm		mm
LDC36250S （250）	6	500.0	530	55.0	S2	80	160	227	200	122.9	TB6	158.0	TC6	100.0	請咨詢	請咨詢
	8	653.3	684		S1	85	175	247	240	203.5	TB9	198.0	TC9	120.0
	10	809.0	839		S1	95	190	267	240	289.8	TB10	198.0	TC10	120.0
	12	965.9	996		S1	95	190	267	270	395.7	TB11	228.0	TC11	135.0
LDC36300S （250）	6	600.0	631	55.0	S1	85	175	247	220	174.2	TB8	178.0	TC8	110.0
	8	783.9	814		S1	95	190	267	240	276.2	TB10	198.0	TC10	120.0
	10	970.8	1001		S1	95	190	267	270	398.9	TB11	228.0	TC11	135.0
	12	1159.1	1190		S1	100	210	297	260	550.8	TB12	218.0	TC12	130.0

■R型滾子尺寸

鏈輪型號	齒數	鏈輪基本尺寸和形狀				共同基本規格					BW1類型		CW1類型		PDF圖紙	DXF圖紙
		節距圓直徑	外徑	齒寬	齒部形狀	軸孔徑 d		輪轂直徑	長度	約重	輪轂編號	中心距	輪轂編號	中心距
		Dp	Do	T		工藝孔	最大孔	DH	DL	約重		L		L
		mm	mm	mm		mm	mm	mm	mm	kg		mm		mm
LDC36300R （250）	6	600.0	653	55.0	S2	85	175	247	220	174.2	TB8	178.0	TC8	110.0	請咨詢	請咨詢
	8	783.9	853		S2	95	190	267	240	276.2	TB10	198.0	TC10	120.0
	10	970.8	1046		S1	95	190	267	270	398.9	TB11	228.0	TC11	135.0
	12	1159.1	1234		S1	100	210	297	260	550.8	TB12	218.0	TC12	130.0

■F型滾子尺寸

鏈輪型號	齒數	鏈輪基本尺寸和形狀				共同基本規格					BW1類型		CW1類型		PDF圖紙	DXF圖紙
		節距圓直徑	外徑	齒寬	齒部形狀	軸孔徑 d		輪轂直徑	長度	約重	輪轂編號	中心距	輪轂編號	中心距
		Dp	Do	T		工藝孔	最大孔	DH	DL	約重		L		L
		mm	mm	mm		mm	mm	mm	mm	kg		mm		mm
LDC36300F （300）	6	600.0	653	33.7	S2	85	175	247	220	135.0	TB8	188.0	TC8	110.0	請咨詢	請咨詢
	8	783.9	853		S2	95	190	267	240	204.9	TB10	208.0	TC10	120.0
	10	970.8	1046		S1	95	190	267	270	284.5	TB11	238.0	TC11	135.0
	12	1159.1	1234		S1	100	210	297	260	386.0	TB12	228.0	TC12	130.0

型號表示例

LDC36300	R		10T	Q	-	BW1
（1）	（2）		（3）	（4）		（5）

（1）鏈號

（2）滾子形式：S=S滾子， R=R滾子， F=F滾子

（3）齒數：10齒

（4）Q：齒端硬化規格

（5）輪轂形式：BW1

鏈輪類型

BW形	BW1形	CW形	CW1形

是在鏈輪齒形部的一側焊接凸臺的形式。適用于LDC10150以下LDC205以下尺寸的鏈條。	是與鏈輪齒形部貫通的單側凸臺，從兩側焊接而成的形式。適用于LDC12200或LDC6205以上尺寸的鏈條。	是在鏈輪齒形部的兩側焊接凸臺的形式。適用于LDC10150以下或LDC205以下尺寸的鏈條。	是與鏈輪齒形部貫通的凸臺，作為兩個凸臺形從兩側焊接而成的形式。適用于LDC12200或LDC6205以上尺寸的鏈條。
