05B-2 工藝孔鏈輪

歐標雙排工藝孔鏈輪，是按照DIN標準制造的鏈輪，鏈輪軸孔為工藝孔，工藝孔可以用于多種目的，例如減輕鏈輪重量、便于安裝和拆卸、方便加工制造等。鏈輪為雙排齒，配用LD05B-2雙排鏈條，可根據客戶需求追加工軸孔部。

應用領域

汽車生產

產品手冊索取

產品特點

工藝特點
齒部規格
安裝要求
注意事項
表面處理方式

采用優質碳素結構鋼進行沖壓成型。

表面進行了噴吵、電鍍處理。

采用先進的銑齒加工工藝，使齒形更精確。

鏈輪整體進行了調質熱處理，極大地提高了其綜合機械性能，使鏈輪的耐磨性顯著提高。

齒部硬化：需要提高齒端強度和磨損壽命的場合，推薦使用齒端硬化鏈輪。各個尺寸小齒數的機械用碳素鋼輪轂切削規格，齒端部均實施硬化處理。

齒部無硬化：齒端不實施硬化處理。鏈輪大齒數范圍的齒端均為無硬化規格。

正確選用鏈輪型號。

檢查安裝傳動鏈輪的位置狀態是否良好，否則須檢修或更換相關件。

按正確方法將主、從動鏈輪安裝到位，且鎖緊緊固件使其達到規定力矩要求。

裝上鏈條并調整好松緊度后，檢查鏈條與鏈輪配合是否順暢、共面，且與鏈罩無干涉。

從動鏈輪應有張緊裝置。

鏈輪和鏈條最好同時更換，若只更換其中之一，會加劇雙方的磨損。

由于主動鏈輪轉速高、齒數少，在相同條件下，比從動輪磨損快些，屬正常情況。

要定期地清潔及潤滑傳動鏈條、傳動鏈輪，以提高其使用壽命。

鍍鋅：鍍鋅是以提高金屬的防銹性能為目的的表面處理工藝。隨著鈷酸鹽純化處理的進步，外觀性能也有了很大的提高。

化學鍍鎳：化學鍍鎳的耐腐蝕性能、耐磨損性能提高，鍍鎳過程中不通電、無電解。適合使用在形狀復雜、尺寸精度要求高的產品上。

發黑處理（表面氧化）：即堿性發黑處理，將金屬置于堿性處理液中加熱，金屬本身起化學作用，在其表面形成黑色皮膜，皮膜具有防銹效果。

磷化處理：即磷酸鹽處理。將金屬浸入加溫后的磷酸鹽溶液中進行化學處理，使金屬表面形成磷酸鹽保護膜。

技術參數

點擊圖片放大

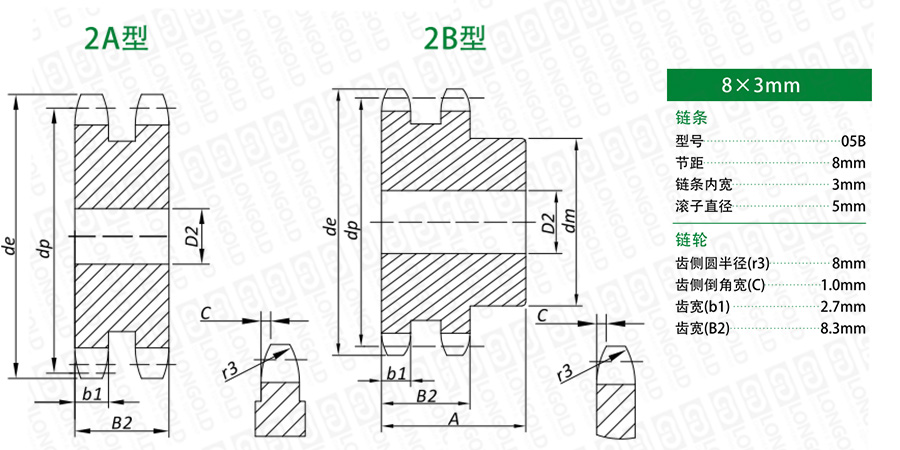

■鏈輪本體結構詳見如上圖

上圖為05B-2 工藝孔鏈輪的結構圖。

可根據客戶的需求，定制鏈輪的齒數，詳細請咨詢隆德技術人員。

■鏈輪尺寸參數

齒數	外圓直徑	節距圓直徑	雙排A型鏈輪型號	軸孔徑	雙排B型鏈輪型號	軸孔徑	輪轂直徑	輪轂長度	PDF圖紙	DXF圖紙
齒數	外圓直徑	節距圓直徑		軸孔徑		軸孔徑	輪轂直徑	輪轂長度
Z	de	dp		D1		D1	dm	A
Z	mm	mm		mm		mm	mm	mm
56	146.00	142.68	LD05B-2A-56T	16.00	LD05B-2B-56T	12.00	78	38.00	請咨詢	請咨詢
57	148.60	145.22	LD05B-2A-57T	16.00	LD05B-2B-57T	12.00	78	38.00
58	151.00	147.77	LD05B-2A-58T	16.00	LD05B-2B-58T	12.00	78	38.00
59	153.60	150.31	LD05B-2A-59T	16.00	LD05B-2B-59T	12.00	78	38.00
60	156.20	152.86	LD05B-2A-60T	16.00	LD05B-2B-60T	12.00	78	38.00
62	162.00	157.95	LD05B-2A-62T	20.00	LD05B-2B-62T	12.00	78	38.00
64	167.10	163.04	LD05B-2A-64T	20.00	LD05B-2B-64T	12.00	78	38.00
65	169.60	165.58	LD05B-2A-65T	20.00	LD05B-2B-65T	12.00	78	38.00
66	172.20	168.13	LD05B-2A-66T	20.00	LD05B-2B-66T	12.00	78	38.00
68	177.30	173.22	LD05B-2A-68T	20.00	LD05B-2B-68T	12.00	78	38.00
70	182.40	178.31	LD05B-2A-70T	20.00	LD05B-2B-70T	12.00	78	38.00
72	187.50	183.40	LD05B-2A-72T	20.00	LD05B-2B-72T	12.00	78	38.00
75	195.10	191.04	LD05B-2A-75T	20.00	LD05B-2B-75T	12.00	78	38.00
76	197.70	193.59	LD05B-2A-76T	20.00	LD05B-2B-76T	12.00	78	38.00
78	202.80	198.68	LD05B-2A-78T	20.00	LD05B-2B-78T	12.00	*78	38.00
80	207.90	203.77	LD05B-2A-80T	20.00	LD05B-2B-80T	12.00	*78	38.00
85	220.60	216.50	LD05B-2A-85T	20.00	LD05B-2B-85T	12.00	*88	43.00
90	233.40	229.23	LD05B-2A-90T	20.00	LD05B-2B-90T	12.00	*88	43.00
95	246.10	241.96	LD05B-2A-95T	20.00	LD05B-2B-95T	12.00	*88	43.00
100	258.90	254.68	LD05B-2A-100T	20.00	LD05B-2B-100T	12.00	*88	43.00
110	284.30	280.15	LD05B-2A-110T	20.00	LD05B-2B-110T	12.00	*88	43.00
114	294.50	290.33	LD05B-2A-114T	20.00	LD05B-2B-114T	12.00	*88	43.00
120	310.00	305.61	LD05B-2A-120T	20.00	LD05B-2B-120T	12.00	*88	43.00
125	322.50	318.34	LD05B-2A-125T	20.00	LD05B-2B-125T	12.00	*88	43.00

注：*表示輪轂為焊接。

型號表示例

LD05B	-	2A	-	56T	Q
（1）		（2）		（3）	（4）

（1）鏈號

（2）鏈輪類型

（3）鏈輪齒數

（4）Q：齒端硬化規格

鏈輪的類型

類型	1A型	1B 型	1C 型	2A型	2B型	2C型	3A型	3B型	3C型	SD型
說明	單排片式	單排單側輪轂	單排雙側輪轂	雙排片式	雙排單側輪轂	雙排雙側輪轂	三排片式	三排單側輪轂	三排雙側輪轂	雙排雙向驅動

圖示
