成品孔鏈輪 06B-1

成品孔鏈輪，安裝（聯結）后無背隙，由于采用軸向固定，不需要“防止脫落具”，定位準確，鏈輪孔已經加工完成，可直接安裝使用，配用LD06B-1單排鏈條。

應用領域

汽車生產

產品手冊索取

產品特點

工藝特點
齒部規格
安裝要求
注意事項
表面處理方式

采用優質碳素結構鋼進行沖壓成型。

表面進行了噴吵、電鍍處理。

采用先進的銑齒加工工藝，使齒形更精確。

鏈輪整體進行了調質熱處理，極大地提高了其綜合機械性能，使鏈輪的耐磨性顯著提高。

齒部硬化：需要提高齒端強度和磨損壽命的場合，推薦使用齒端硬化鏈輪。各個尺寸小齒數的機械用碳素鋼輪轂切削規格，齒端部均實施硬化處理。

齒部無硬化：齒端不實施硬化處理。鏈輪大齒數范圍的齒端均為無硬化規格。

正確選用鏈輪型號。

檢查安裝傳動鏈輪的位置狀態是否良好，否則須檢修或更換相關件。

按正確方法將主、從動鏈輪安裝到位，且鎖緊緊固件使其達到規定力矩要求。

裝上鏈條并調整好松緊度后，檢查鏈條與鏈輪配合是否順暢、共面，且與鏈罩無干涉。

從動鏈輪應有張緊裝置。

鏈輪和鏈條最好同時更換，若只更換其中之一，會加劇雙方的磨損。

由于主動鏈輪轉速高、齒數少，在相同條件下，比從動輪磨損快些，屬正常情況。

要定期地清潔及潤滑傳動鏈條、傳動鏈輪，以提高其使用壽命。

鍍鋅：鍍鋅是以提高金屬的防銹性能為目的的表面處理工藝。隨著鈷酸鹽純化處理的進步，外觀性能也有了很大的提高。

化學鍍鎳：化學鍍鎳的耐腐蝕性能、耐磨損性能提高，鍍鎳過程中不通電、無電解。適合使用在形狀復雜、尺寸精度要求高的產品上。

發黑處理（表面氧化）：即堿性發黑處理，將金屬置于堿性處理液中加熱，金屬本身起化學作用，在其表面形成黑色皮膜，皮膜具有防銹效果。

磷化處理：即磷酸鹽處理。將金屬浸入加溫后的磷酸鹽溶液中進行化學處理，使金屬表面形成磷酸鹽保護膜。

技術參數

點擊圖片放大

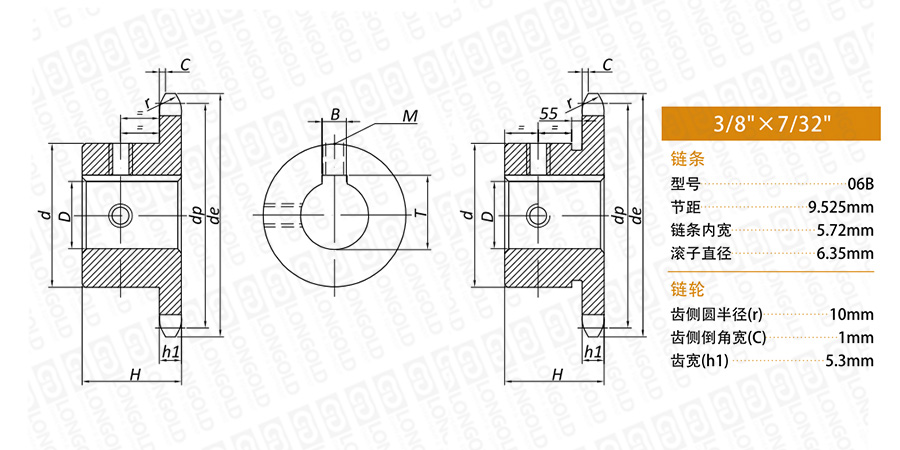

■鏈輪本體結構詳見如上圖

上圖為06B-1 成品孔鏈輪的結構圖。

可根據客戶的需求，定制鏈輪的齒數，詳細請咨詢隆德技術人員。

■鏈輪尺寸表

齒數	鏈輪型號	外圓直徑	節距圓直徑	軸孔徑	鏈輪總厚	輪轂直徑	PDF圖紙	DXF圖紙
齒數		外圓直徑	節距圓直徑	軸孔徑	鏈輪總厚	輪轂直徑
Z		de	dp	D	H	d
Z		mm	mm	mm	mm	mm
10	LD06B-1B10T-D10	34.0	30.80	10	22	24	請咨詢	請咨詢
	LD06B-1B10T-D11			11		24
	LD06B-1B10T-D12			12		26
	LD06B-1B10T-D14			14		29
11	LD06B-1B11T-D10	37.0	33.8	10	25	24
	LD06B-1B11T-D12			12		26
	LD06B-1B11T-D14			14		29*
	LD06B-1B11T-D16			16		31*
12	LD06B-1B12T-D10	40.0	36.8	10	25	25
	LD06B-1B12T-D12			12		26
	LD06B-1B12T-D14			14		29
	LD06B-1B12T-D16			16		31*
13	LD06B-1B13T-D10	43.0	39.8	10	25	28
	LD06B-1B13T-D12			12		28
	LD06B-1B13T-D14			14		29
	LD06B-1B13T-D16			16		31
	LD06B-1B13T-D18			18		35
14	LD06B-1B14T-D12	46.3	42.8	12	25	31
	LD06B-1B14T-D14			14
	LD06B-1B14T-D16			16
	LD06B-1B14T-D18			18		35
	LD06B-1B14T-D19			19		35
15	LD06B-1B15T-D12	49.3	45.81	12	25	34
	LD06B-1B15T-D14			14
	LD06B-1B15T-D16			16
	LD06B-1B15T-D18			18
	LD06B-1B15T-D19			19		35
	LD06B-1B15T-D20			20		36
	LD06B-1B15T-D22			22		38
15	LD06B-1B15T-D24	49.3	45.81	24	25	42*
15	LD06B-1B15T-D25	49.3	45.81	25	25	42*
16	LD06B-1B16T-D12	52.3	48.82	12	28	37
	LD06B-1B16T-D14			14
	LD06B-1B16T-D16			16
	LD06B-1B16T-D18			18
	LD06B-1B16T-D19			19
	LD06B-1B16T-D20			20
	LD06B-1B16T-D22			22	16	37
	LD06B-1B16T-D24			24		42
	LD06B-1B16T-D25			25		42
17	LD06B-1B17T-D12	55.3	51.83	12	28	40
	LD06B-1B17T-D14			14
	LD06B-1B17T-D16			16
	LD06B-1B17T-D18			18
	LD06B-1B17T-D19			19
	LD06B-1B17T-D20			20
	LD06B-1B17T-D22			22
	LD06B-1B17T-D24			24
	LD06B-1B17T-D25			25		42
18	LD06B-1B18T-D12	58.3	54.85	12	28	43
	LD06B-1B18T-D14			14
	LD06B-1B18T-D16			16
	LD06B-1B18T-D18			18
	LD06B-1B18T-D19			19
	LD06B-1B18T-D20			20
	LD06B-1B18T-D22			22
	LD06B-1B18T-D24			24
	LD06B-1B18T-D25			25
19	LD06B-1B19T-D12	58.3	54.85	12	28	45
	LD06B-1B19T-D14			14
	LD06B-1B19T-D16			16
	LD06B-1B19T-D18			18
	LD06B-1B19T-D19			19
	LD06B-1B19T-D20			20
	LD06B-1B19T-D22			22
	LD06B-1B19T-D24			24
	LD06B-1B19T-D25			25
20	LD06B-1B20T-D12	64.3	60.89	12	28	46
	LD06B-1B20T-D14			14
	LD06B-1B20T-D16			16
	LD06B-1B20T-D18			18
	LD06B-1B20T-D19			19
	LD06B-1B20T-D20			20
	LD06B-1B20T-D22			22
	LD06B-1B20T-D24			24
	LD06B-1B20T-D25			25
21	LD06B-1B21T-D16	68.0	63.91	16	28.0	48.0
	LD06B-1B21T-D18			18
	LD06B-1B21T-D19			19
	LD06B-1B21T-D20			20
	LD06B-1B21T-D22			22
	LD06B-1B21T-D24			24
	LD06B-1B21T-D25			25
22	LD06B-1B22T-D16	71.0	66.93	16	28.0	50.0
22	LD06B-1B22T-D18	71.0	66.93	18	28.0	50.0
22	LD06B-1B22T-D19	71.0	66.93	19	28.0	50.0
	LD06B-1B22T-D20			20
	LD06B-1B22T-D22			22
	LD06B-1B22T-D24			24
	LD06B-1B22T-D25			25
23	LD06B-1B23T-D16	73.5	69.95	16	28.0	52.0
	LD06B-1B23T-D18			18
	LD06B-1B23T-D19			19
	LD06B-1B23T-D20			20
	LD06B-1B23T-D22			22
	LD06B-1B23T-D24			24
	LD06B-1B23T-D25			25
24	LD06B-1B24T-D16	77.0	72.97	16	28.0	54.0
	LD06B-1B24T-D18			18
	LD06B-1B24T-D19			19
	LD06B-1B24T-D20			20
	LD06B-1B24T-D22			22
	LD06B-1B24T-D24			24
	LD06B-1B24T-D25			25
25	LD06B-1B25T-D16	80.0	76.00	16	28.0	57.0
	LD06B-1B25T-D18			18
	LD06B-1B25T-D19			19
	LD06B-1B25T-D20			20
	LD06B-1B25T-D22			22
	LD06B-1B25T-D24			24
	LD06B-1B25T-D25			25

注：1.*表示輪轂上有淺鍵槽。

型號表示例

LD06B	-	1B	18T	Q	-	D19
（1）		（2）	（3）	（4）		（5）

（1）鏈號

（2）鏈輪類型

（3）鏈輪齒數

（4）Q：齒端硬化規格

（5）成品孔內徑

鏈輪的類型

類型	1A型	1B 型	1C 型	2A型	2B型	2C型	3A型	3B型	3C型	SD型
說明	單排片式	單排單側輪轂	單排雙側輪轂	雙排片式	雙排單側輪轂	雙排雙側輪轂	三排片式	三排單側輪轂	三排雙側輪轂	雙排雙向驅動
