60-3 STL錐孔鏈輪

STL 錐孔鏈輪的中心孔為錐形，錐度為 4°±15′，配合錐套使用時可通過軸向壓緊實現無鍵連接，確保傳動穩定性和安裝精度。

應用領域

汽車生產

機械工程

包裝行業

物流運輸業

產品手冊索取

產品特點

工藝特點
齒部規格
安裝要求
注意事項
表面處理方式

材料通常為碳鋼或不銹鋼。

可進行包括發黑、鍍鋅或鍍鎳等表面處理，以提高耐磨性和耐腐蝕性。

采用先進的銑齒加工工藝，使齒形更精確。

STL 錐孔鏈輪的中心孔為錐形，錐度為 4°±15′。

齒部硬化：主要用于需要提高齒端強度和磨損壽命的場合，各個尺寸小齒數的機械用碳素鋼輪轂切削規格，齒端部均實施硬化處理。

齒部無硬化：齒端不實施硬化處理，鏈輪大齒數范圍的齒端均為無硬化規格。

請先咨詢我司技術人員以確定適配的鏈輪及配套使用的STL錐套型號。

安裝完成后，檢查安裝傳動鏈輪的位置狀態是否良好，否則須檢修或更換相關件。

按正確方法將主、從動鏈輪安裝到位，且鎖緊緊固件使其達到規定力矩要求。

裝上鏈條并調整好松緊度后，檢查鏈條與鏈輪配合是否順暢、共面，且與鏈罩無干涉。

從動鏈輪應有張緊裝置。

鏈輪和鏈條最好同時更換，若只更換其中之一，會加劇雙方的磨損。

由于主動鏈輪轉速高、齒數少，在相同條件下，比從動輪磨損快些，屬正常情況。

要定期地清潔及潤滑傳動鏈條、傳動鏈輪，以提高其使用壽命。

鍍鋅：可提高鏈輪的防銹性能，表面呈現黃白色。

化學鍍鎳：鏈輪進行化學鍍鎳后耐腐蝕性能、耐磨損性能提高。

發黑處理（表面氧化）：即堿性發黑處理，將鏈輪置于堿性處理液中加熱產生化學作用，在其表面形成黑色薄膜，薄膜具有一定防銹效果。

磷化處理：即磷酸鹽處理。將鏈輪浸入加溫后的磷酸鹽溶液中進行化學處理，使鏈輪表面形成磷酸鹽保護膜。

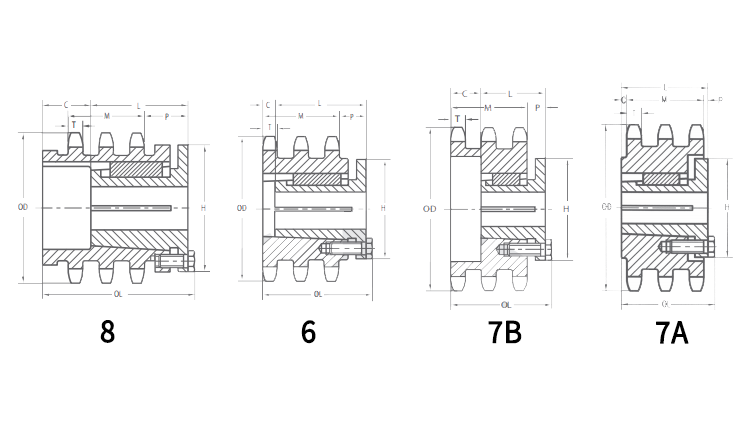

技術參數

點擊圖片放大

■鏈輪尺寸表

齒數

鏈輪型號

型號

外圓直徑

節距圓直徑

錐套型號

尺寸

錐套重量

inch

LD60-3B13T-P2STL

3.49

3.134

0.444

4 23/32

2 15/16

1 13/32

1 17/32

3.3

LD60-3B14T-P1STL

3.74

3.371

3 29/32

2 15/16

2 7/16

1 23/32

3.3

LD60-3B15T-P2STL

3.98

3.607

3 29/32

2 15/16

2 7/16

1 23/32

LD60-3B16T-PSTL

4.22

3.844

3 1/2

1 15/16

5/8

15/16

3.4

LD60-3B17T-QSTL

4.46

4.082

3 1/2

1 21/32

1 1/4

4 1/8

4.6

LD60-3B18T-QSTL

4.7

4.319

0.444

4 3/16

3 1/2

1 21/32

13/32

4 1/8

LD60-3B19T-QSTL

4.95

4.557

4 3/16

3 1/2

1 21/32

13/32

4 1/8

5.9

LD60-3B20T-QSTL

5.19

4.794

4 3/16

3 1/2

1 21/32

13/32

4 1/8

LD60-3B21T-QSTL

5.43

5.032

3 1/4

2 1/2

3/4

15/32

4 1/8

5.7

LD60-3B22T-QSTL

5.67

5.27

3 1/4

2 1/2

3/4

15/32

4 1/8

6.6

LD60-3B23T-QSTL

5.91

5.508

0.444

2 25/32

2 1/2

1/4

一

4 1/8

7.7

LD60-3B24T-QSTL

6.15

5.746

2 25/32

2 1/2

1/4

一

4 1/8

8.8

LD60-3B25T-QSTL

6.39

5.984

2 25/32

2 1/2

1/4

一

4 1/8

LD60-3B26T-QSTL

6.63

6.222

2 25/32

2 1/2

1/4

一

4 1/8

11.1

LD60-3B27T-QSTL

6.87

6.46

2 25/32

2 1/2

1/4

一

4 1/8

12.4

LD60-3B28T-QSTL

7.11

6.699

0.444

2 25/32

2 1/2

1/4

一

4 1/8

13.6

LD60-3B30T-RSTL

7.59

7.175

3 5/32

2 7/8

5/8

一

5 3/8

LD60-3B32T-RSTL

8.07

7.652

3 5/32

2 7/8

5/8

一

5 3/8

LD60-3B35T-RSTL

8.78

8.367

3 5/32

2 7/8

5/8

一

5 3/8

LD60-3B36T-RSTL

9.02

8.605

3 5/32

2 7/8

5/8

一

5 3/8

23.4

LD60-3B40T-RSTL

9.98

9.559

0.444

3 5/32

2 7/8

5/8

一

5 3/8

31.3

LD60-3B42T-RSTL

10.46

10.036

3 5/32

2 7/8

5/8

一

5 3/8

35.3

LD60-3B52T-RSTL

12.85

12.422

3 5/32

2 7/8

5/8

一

5 3/8

63.2

LD60-3B68T-SSTL

16.67

16.24

5 1/8

4 3/8

2 9/64

一

6 3/8

122

型號表示例

LD60	-	3B	30T	Q	-	G	STL
（1）		（2）	（3）	（4）		（5）	（6）

（1）鏈號

（2）鏈輪類型

（3）鏈輪齒數

（4）Q：齒端硬化規格

（5）G：適配錐套型號

（6）STL: 適配錐套類型

鏈輪的類型

類型	1A型	1B 型	1C 型	2A型	2B型	2C型	3A型	3B型	3C型	SD型
說明	單排片式	單排單側輪轂	單排雙側輪轂	雙排片式	雙排單側輪轂	雙排雙側輪轂	三排片式	三排單側輪轂	三排雙側輪轂	雙排雙向驅動

圖示
