41-1 STL錐孔鏈輪

STL 錐孔鏈輪的中心孔為錐形，錐度為 4°±15′，配合錐套使用時可通過軸向壓緊實現無鍵連接，確保傳動穩定性和安裝精度。

應用領域

汽車生產

機械工程

包裝行業

物流運輸業

產品手冊索取

產品特點

工藝特點
齒部規格
安裝要求
注意事項
表面處理方式

材料通常為碳鋼或不銹鋼。

可進行包括發黑、鍍鋅或鍍鎳等表面處理，以提高耐磨性和耐腐蝕性。

采用先進的銑齒加工工藝，使齒形更精確。

STL 錐孔鏈輪的中心孔為錐形，錐度為 4°±15′。

齒部硬化：主要用于需要提高齒端強度和磨損壽命的場合，各個尺寸小齒數的機械用碳素鋼輪轂切削規格，齒端部均實施硬化處理。

齒部無硬化：齒端不實施硬化處理，鏈輪大齒數范圍的齒端均為無硬化規格。

請先咨詢我司技術人員以確定適配的鏈輪及配套使用的STL錐套型號。

安裝完成后，檢查安裝傳動鏈輪的位置狀態是否良好，否則須檢修或更換相關件。

按正確方法將主、從動鏈輪安裝到位，且鎖緊緊固件使其達到規定力矩要求。

裝上鏈條并調整好松緊度后，檢查鏈條與鏈輪配合是否順暢、共面，且與鏈罩無干涉。

從動鏈輪應有張緊裝置。

鏈輪和鏈條最好同時更換，若只更換其中之一，會加劇雙方的磨損。

由于主動鏈輪轉速高、齒數少，在相同條件下，比從動輪磨損快些，屬正常情況。

要定期地清潔及潤滑傳動鏈條、傳動鏈輪，以提高其使用壽命。

鍍鋅：可提高鏈輪的防銹性能，表面呈現黃白色。

化學鍍鎳：鏈輪進行化學鍍鎳后耐腐蝕性能、耐磨損性能提高。

發黑處理（表面氧化）：即堿性發黑處理，將鏈輪置于堿性處理液中加熱產生化學作用，在其表面形成黑色薄膜，薄膜具有一定防銹效果。

磷化處理：即磷酸鹽處理。將鏈輪浸入加溫后的磷酸鹽溶液中進行化學處理，使鏈輪表面形成磷酸鹽保護膜。

技術參數

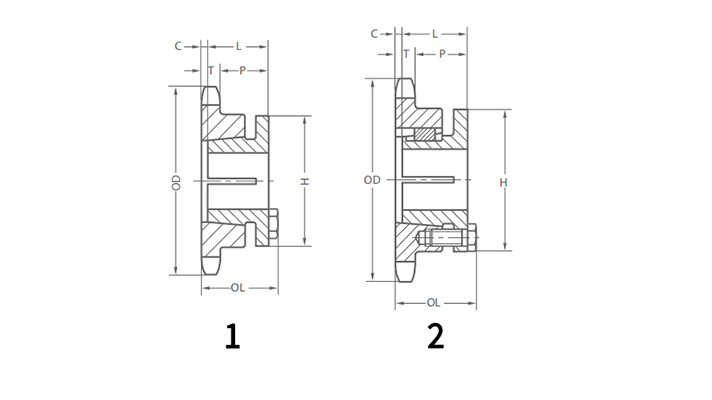

點擊圖片放大

■鏈輪尺寸表

齒數	鏈輪型號	型號	外圓直徑	節距圓直徑	錐套型號	尺寸						錐套重量
			De	Dp		T	OL	L	P	C	H
			inch	inch		inch	inch	inch	inch	inch	inch
12	LD41-1B12T-GSTL	1	2.17	1.932	G	0.227	17/16	1	1 1/32	0.258	2	0.3
14	LD41-1B14T-GSTL	1	2.49	2.247	G		17/16	1		0.258	2	0.4
15	LD41-1B15T-HSTL	1	2.65	2.405	H		1 1/2	1 1/4		0.071	2 1/2	0.5
16	LD41-1B16T-HSTL	1	2.80	2.653	H							0.5
17	LD41-1B17T-HSTL	1	2.96	2.721	H							0.6
18	LD41-1B18T-HSTL	1	3.14	2.879	H	0.227	1 1/2	1 1/4	1 3/32	0.071	2 1/2	0.7
19	LD41-1B19T-HSTL	1	3.30	3.038	H							0.8
20	LD41-1B20T-HSTL	1	3.45	3.196	H							0.8
21	LD41-1B21T-HSTL	1	3.62	3.355	H							0.9
22	LD41-1B22T-HSTL	1	3.75	3.513	H							0.9
23	LD41-1B23T-HSTL	1	3.94	3.672	H	0.227	1 1/2	1 1/4	1 1/32	0.071	2 1/2	1
24	LD41-1B24T-HSTL	1	4.1	3.831	H							1.1
25	LD41-1B25T-HSTL	1	4.26	3.989	H							1.1
26	LD41-1B26T-HSTL	1	4.42	4.158	H							1.1
27	LD41-1B27T-HSTL	1	4.58	4.307	H							1.1
28	LD41-1B28T-HSTL	1	6.55	6.373	H	0.227	1 1/2	1 1/4	1 3/32	—	3	3
30	LD41-1B30T-HSTL	1	6.97	6.691	H							3.1
32	LD41-1B32T-HSTL	1	7.45	7.168	H							3.5
35	LD41-1B35T-HSTL	1	7.93	7.645	H							4
36	LD41-1B36T-PSTL	2	8.89	8.599	P1		2 3/16	1 15/16	1 23/32			4.6
40	LD41-1B40T-PSTL	2	6.55	6.373	P1	0.227	2 3/16	1 15/16	1 23/32	一	3	3
42	LD41-1B42T-PSTL	2	6.97	6.691	P1							3.1
45	LD41-1B45T-PSTL	2	7.45	7.168	P1							3.5
48	LD41-1B48T-PSTL	2	7.93	7.645	P1							4
54	LD41-1B54T-PSTL	2	8.89	8.599	P1							4.6
60	LD41-1B60T-PSTL	2	9.84	9.554	P1	0.227	2 3/16	1 15/16	1 23/32	一	3	5.5
70	LD41-1B70T-PSTL	2	11.43	11.145	P1							7
72	LD41-172T-PSTL	2	11.75	11.463	P1							7.9
80	LD41-1B80T-PSTL	2	13.03	12.736	P1							9.3
84	LD41-1B84T-PSTL	2	13.66	13.372	P1							9.7
96	LD41-1B96T-PSTL	2	15.57	15.281	P1	0.227	2 3/16	1 15/16	1 23/32	一	3	13
112	LD41-1B112T-PSTL	2	18.12	17.828	P1	0.227	2 3/16	1 15/16	1 23/32	一	3	18

型號表示例

LD41	-	1B	30T	Q	-	G	STL
（1）		（2）	（3）	（4）		（5）	（6）

（1）鏈號

（2）鏈輪類型

（3）鏈輪齒數

（4）Q：齒端硬化規格

（5）G：適配錐套型號

（6）STL: 適配錐套類型

鏈輪的類型

類型	1A型	1B 型	1C 型	2A型	2B型	2C型	3A型	3B型	3C型	SD型
說明	單排片式	單排單側輪轂	單排雙側輪轂	雙排片式	雙排單側輪轂	雙排雙側輪轂	三排片式	三排單側輪轂	三排雙側輪轂	雙排雙向驅動

圖示
