100-2 工藝孔鏈輪

工藝孔鏈輪分為主動輪和從動輪，與普通鏈輪相比，工藝孔鏈輪上設有特定的工藝孔，這些工藝孔可以用于多種目的，例如減輕鏈輪重量、便于安裝和拆卸、方便加工制造等。雙排工藝孔鏈輪有兩排齒與鏈條嚙合，雙排鏈輪的承載能力比單排鏈輪更強，能夠承受更大的扭矩和負載。100-2鏈輪，配用LD100-2雙排滾子鏈條，可根據客戶需求追加工軸孔部。

應用領域

汽車生產

產品手冊索取

產品特點

工藝特點
齒部規格
安裝要求
注意事項
表面處理方式

采用優質碳素結構鋼進行沖壓成型。

表面進行了噴吵、電鍍處理。

采用先進的銑齒加工工藝，使齒形更精確,有兩排齒與鏈條嚙合，雙排鏈輪的承載能力比單排鏈輪更強，能夠承受更大的扭矩和負載。

鏈輪整體進行了調質熱處理，極大地提高了其綜合機械性能，使鏈輪的耐磨性顯著提高。

工藝孔鏈輪上設有特定的工藝孔，這些工藝孔可以用于多種目的，例如減輕鏈輪重量、便于安裝和拆卸、方便加工制造等。

進行了表面處理，耐磨性提高，不輕易磨損。

可以適應不同的轉動速度和負載要求，提高工作效率和泛用性。

正確選用鏈輪型號。

檢查安裝傳動鏈輪的位置狀態是否良好，否則須檢修或更換相關件。

按正確方法將主、從動鏈輪安裝到位，且鎖緊緊固件使其達到規定力矩要求。

裝上鏈條并調整好松緊度后，檢查鏈條與鏈輪配合是否順暢、共面，且與鏈罩無干涉。

從動鏈輪應有張緊裝置。

鏈輪和鏈條最好同時更換，若只更換其中之一，會加劇雙方的磨損。

由于主動鏈輪轉速高、齒數少，在相同條件下，比從動輪磨損快些，屬正常情況。

要定期地清潔及潤滑傳動鏈條、傳動鏈輪，以提高其使用壽命。

鍍鋅：鍍鋅是以提高金屬的防銹性能為目的的表面處理工藝。隨著鈷酸鹽純化處理的進步，外觀性能也有了很大的提高。

化學鍍鎳：化學鍍鎳的耐腐蝕性能、耐磨損性能提高，鍍鎳過程中不通電、無電解。適合使用在形狀復雜、尺寸精度要求高的產品上。

發黑處理（表面氧化）：即堿性發黑處理，將金屬置于堿性處理液中加熱，金屬本身起化學作用，在其表面形成黑色皮膜，皮膜具有防銹效果。

磷化處理：即磷酸鹽處理。將金屬浸入加溫后的磷酸鹽溶液中進行化學處理，使金屬表面形成磷酸鹽保護膜。

技術參數

點擊圖片放大

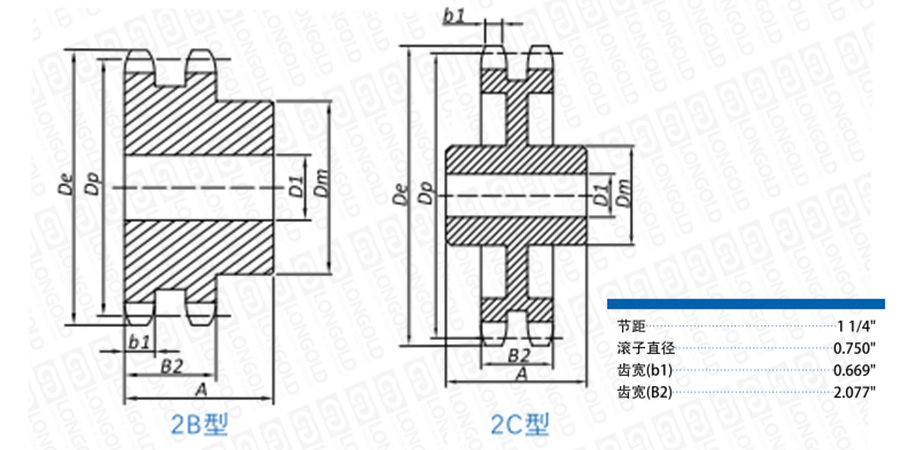

■鏈輪本體結構詳見如上圖

上圖為100-2 工藝孔鏈輪主動輪以及被動輪的結構圖。

可根據客戶的需求，定制鏈輪的齒數，詳細請咨詢隆德技術人員。

■2B型鏈輪尺寸表

齒數	雙排B型鏈輪型號	外圓直徑	節距圓直徑	軸孔徑D1		輪轂		參考重量	PDF圖紙	DXF圖紙
		De	Dp	Min	Max	直徑Dm	長度A	參考重量
		inch	inch	inch	inch	inch	inch	lbs
9	LD100-2B9T	4.180	3.65	1	1 5/8	2 3/8	2 7/8	4.60	請咨詢	請咨詢
10	LD100-2B10T	4.600	4.05	1	1 7/8	2 3/4	2 7/8	6.20
11	LD100-2B11T	5.010	4.44	1	2 1/8	3 1/8	2 7/8	7.90
12	LD100-2B12T	5.420	4.83	1 1/8	2 1/4	3 3/8	2 7/8	9.30
13	LD100-2B13T	5.820	5.22	1 1/8	2 1/2	3 4/5	2 7/8	11.40
14	LD100-2B14T	6.230	5.62	1 1/8	2 3/4	4 1/5	2 7/8	13.60
15	LD100-2B15T	6.630	6.01	1 1/4	3 1/8	4 5/8	3 1/8	17.10
16	LD100-2B16T	7.030	6.41	1 1/4	3 1/3	5	3 1/8	20.10
17	LD100-2B17T	7.440	6.80	1 1/4	3 1/2	5 1/4	3 1/8	23.10
18	LD100-2B18T	7.840	7.20	1 1/4	3 1/2	5 1/4	3 1/8	25.40
19	LD100-2B19T	8.240	7.59	1 1/4	3 3/4	5 1/2	3 3/8	29.60
20	LD100-2B20T	8.640	7.99	1 1/4	3 3/4	5 1/2	3 3/8	32.40
21	LD100-2B21T	9.040	8.39	1 1/4	3 3/4	5 1/2	3 3/8	35.30
22	LD100-2B22T	9.440	8.78	1 1/4	3 3/4	5 1/2	3 3/8	38.40
23	LD100-2B23T	9.840	9.18	1 1/4	3 3/4	5 1/2	3 3/8	41.30
24	LD100-2B24T	10.250	9.58	1 1/4	3 3/4	5 3/4	3 3/8	45.10
25	LD100-2B25T	10.650	9.97	1 1/4	3 3/4	5 3/4	3 3/8	48.50
26	LD100-2B26T	11.050	10.37	1 1/2	3 3/4	5 3/4	3 3/8	51.50
30	LD100-2B30T	12.640	11.96	1 1/2	3 3/4	5 3/4	3 3/8	65.00

注：*表示輪轂上有淺鍵槽，規格后帶H的表示此鏈輪已做齒部硬化處理。

■2C型鏈輪尺寸表

齒數	雙排C型鏈輪型號	外圓直徑	節距圓直徑	軸孔徑D1		輪轂		參考重量	PDF圖紙	DXF圖紙
		De	Dp	Min	Max	直徑Dm	長度A	參考重量
		inch	inch	inch	inch	inch	inch	Lbs
35	LD100-2C35T	14.640	13.94	1 1/2	3 4/5	6	4 1/4	75.00	請咨詢	請咨詢
45	LD100-2C45T	18.630	17.92	1 1/2	3 4/5	6	4 1/2	103.00
60	LD100-2C60T	24.600	23.88	1 1/2	5 3/8	7 1/2	5	175.00
70	LD100-2C70T	28.580	27.86	1 1/2	5 3/8	7 1/2	5	197.00
80	LD100-2C80T	32.570	31.84	1 1/2	5 3/8	7 1/2	5	231.00

型號表示例

LD100	-	2B	14T	Q
（1）		（2）	（3）	（4）

（1）鏈號

（2）鏈輪類型

（3）鏈輪齒數

（4）Q：齒端硬化規格

鏈輪的類型

類型	1A型	1B 型	1C 型	2A型	2B型	2C型	3A型	3B型	3C型	SD型
說明	單排片式	單排單側輪轂	單排雙側輪轂	雙排片式	雙排單側輪轂	雙排雙側輪轂	三排片式	三排單側輪轂	三排雙側輪轂	雙排雙向驅動

圖示
