鏈輪3000系列注塑一體式

鏈輪3000系列注塑一體式是一種在注塑工藝下生產的、采用一體式設計的鏈輪。適用于：3100/3125系列鏈板與網帶。

應用領域

機械工程

產品手冊索取

產品特點

工藝特點
設計特點
鏈輪安裝
注意事項
材質特性

采用玻璃纖維增強塑料樹脂制成的鏈輪具有高轉矩抗力，確保非常精確的齒形和抗磨損性。

塑料材質的鏈輪相比鋼制材料鏈輪，質量更輕（可輕5倍），具有極佳的抗腐蝕性和抗化學侵蝕性。

鏈輪材質為加聚甲醛樹脂，較好的化學穩定性，在常溫下能耐大多數化學藥品的腐蝕，具有較高的強度、硬度、剛性和耐磨性，同時還具有較好的韌性和抗沖擊性。

一體化設計使得鏈輪的尺寸更加小巧，便于安裝在空間有限的傳動系統中。

齒形精確，可以與鏈板良好的配合，提供動力，以此準確、迅速輸送物品。

根據機械傳動系統的設計要求，確定鏈輪的安裝位置。確保鏈輪的安裝位置準確無誤，以保證傳動的精度和穩定性。

確定鏈輪安裝于軸的方式，熟悉流程，確保鏈輪固定在軸上，防止送動。

將鏈板套在鏈輪上，確保鏈板的方向正確。鏈板的方向應與鏈輪的旋轉方向一致，以保證傳動的順暢性。

安裝完成后，檢查鏈輪和鏈板的安裝質量。確保鏈輪安裝牢固，鏈板張緊度適中，傳動順暢無卡頓，確保鏈輪和鏈板在同一平面內，避免出現偏斜或跳動等現象。

從動鏈輪應有張緊裝置。

鏈輪磨損過大時最好及時更換，否則會加劇鏈板和鏈輪的磨損。

由于主動鏈輪轉速高、齒數少，在相同條件下，比從動輪磨損快些，屬正常情況。

要定期地清潔及潤滑鏈輪，以提高其使用壽命。

加強型聚酰胺比普通的聚酰胺具有更高的拉伸強度、彎曲強度和壓縮強度，可承受更大的載荷，具有良好的韌性和抗沖擊性，在受到?jīng)_擊時不易破裂，耐磨性優異。

具有良好的可加工性，可采用注塑、擠出、吹塑等多種加工方法制造各種形狀的零部件，聚酰胺的流動性較好，可在較低的溫度和壓力下成型，降低了加工成本。

技術參數

點擊圖片放大

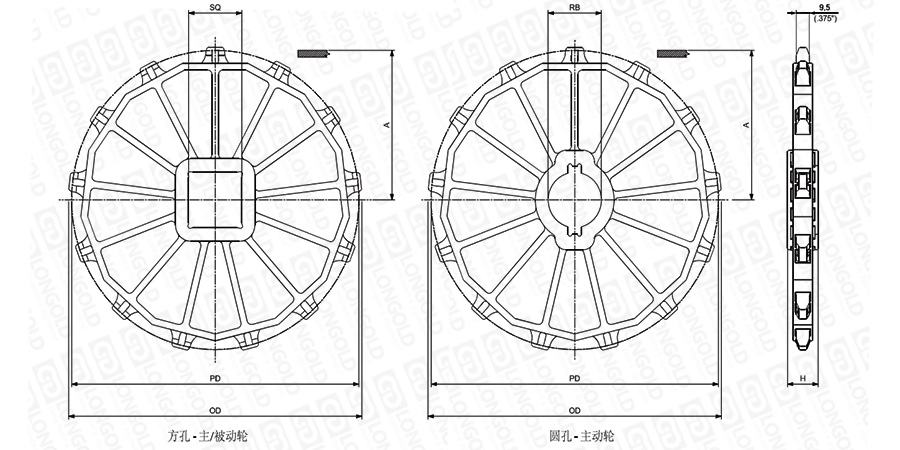

■鏈輪結構詳見如上圖

上圖為鏈輪3000系列注塑一體式的結構圖。

可根據客戶的需求，定制鏈輪的齒數，詳細請咨詢隆德技術人員。

■鏈輪尺寸表

齒數	分度圓直徑		齒頂圓直徑		墊條定位		孔徑*		型號（圓孔）		輪轂寬度		重量		PDF圖紙	DXF圖紙
	PD		OD		A		孔徑*		主動輪	被動輪	H		kg	lbs
	mm	inch	mm	inch	mm	inch	mm	inch	RB		mm	inch	kg	lbs
10	163.39	6.472	162.60	6.402	74.30	2.925	40	-	19200026	19200028	22.20	0.874	0.20	0.44	請咨詢	請咨詢
							50	-	-	19200036	22.20	0.874	0.21	0.46
							60	-	19200024	-	47.60	1.874	0.29	0.64
							65	-	19200027	-	47.60	1.874	0.25	0.55
							-	_{1 1/2}	19200016	19200009	22.20	0.874	0.19	0.43
							-	2	19200017	19200010	22.20	0.874	0.23	0.51
							-	_{2 1/2}	19200018	-	47.60	1.874	0.27	0.59
13	212.27	8.357	212.30	8.358	98.20	3.866	40	-	19200025	-	22.20	0.874	0.33	0.74
							60	-	19200037	-	47.60	1.874	0.44	0.97
							65	-	-	19200033	22.20	0.874	0.32	0.71
							65	-	19200030	19200053	47.60	1.874	0.39	0.86
							90	-	19200031	19200045	47.60	1.874	0.41	0.91
							-	_{1 1/2}	19200019	19200001	22.20	0.874	0.34	0.75
							-	_{2 1/2}	-	19200011	22.20	0.874	0.41	0.90
							-	_{2 1/2}	19200020	-	47.60	1.874	0.45	0.99
							-	_{3 1/2}	19200021	19200046	47.60	1.874	0.43	0.94
16	260.40	10.252	261.60	10.299	122.30	4.421	65	-	19200034	-	47.60	1.874	0.50	1.11
							90	-	19200035	19200054	47.60	1.874	0.54	1.19
							120	-	19200038	-	47.60	1.874	0.52	1.15
							-	_{2 1/2}	19200014	19200050	47.60	1.874	0.52	1.15
							-	_{3 1/2}	19200015	19200051	47.60	1.874	0.54	1.19

型號表示例

192000		20
（1）		（2）

（1）鏈輪系列

（2）序號

訂購方法

訂購鏈輪時的注意事項

必須確認鏈板的規格，確認鏈板的寬度、導塊厚度、導塊內寬等尺寸。

請把鏈輪的各項要求提供后進行訂購?；蛘?/span>咨詢隆德技術人員。
